Bearbeiten der Fassaden-Referenzlinie

Wählen Sie zum Bearbeiten der Fassaden-Referenzlinie die Fassade aus und klicken Sie anschließend auf die Referenzlinie.

Sie können die Referenzlinie nur auswählen und bearbeiten, wenn sie sich auf einer Ebene befindet, die rechtwinklig zum Modell-Ausschnitt liegt.

(Vergewissern Sie sich im Fassaden-Bearbeitungsmodus, dass die Schema-Sichtbarkeit im Bearbeitungsmodus eingeschaltet ist, da die Referenzlinie Teil des Schemas ist.)

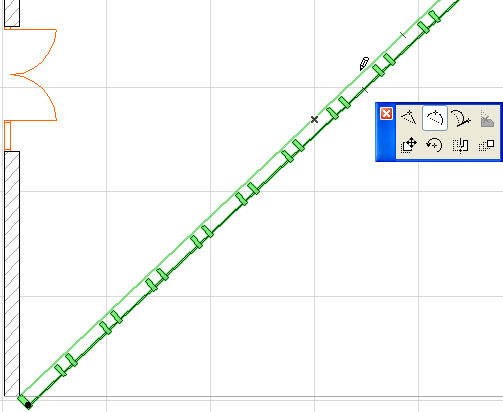

Klicken Sie, um die Pet-Palette mit ihren Linienbearbeitungsbefehlen aufzurufen.

Bearbeiten Sie die Referenzlinie nach Bedarf.

Informationen zur Bearbeitung von Linien finden Sie unter Elementkante krümmen/begradigenLinien.

Durch die Bearbeitung der Referenzlinie wird die Form der Fassaden-Basisebene geändert. (Rasterlinien, Begrenzung, Paneele und Profile werden entsprechend geändert.)

Beachten Sie in unserem Beispiel, dass die Referenzlinie unten und vor die Fassade versetzt liegt.

In unserem Beispiel ändern wir unsere gerade Fassade durch Bearbeiten der Referenzlinie in eine gebogene:

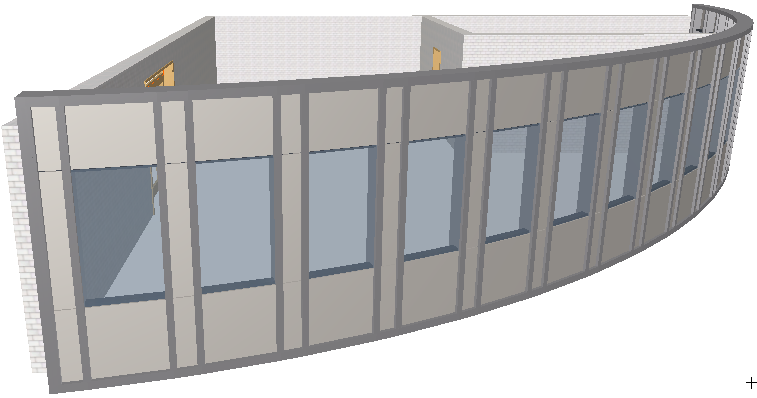

Das Ergebnis:
