Informationen zu Verschneidungen (Anschlüssen) zwischen Konstruktions-Elementen finden Sie in folgendem Abschnitt:
Siehe Element-Verschneidungen.
Die folgenden weiteren Eigenschaften bzw. Funktionen wirken sich ebenfalls auf Wandverschneidungen aus:
•Stützen und Wände
Siehe Darstellung von Stützen.
•Mit den Verbinden-Befehlen können Wände an Dächer oder Schalen angepasst werden.
Siehe Elemente mit Dach oder Schale trimmen.
•Sie können auch eine Wand durch ein Einzel-Dach beschneiden.
Siehe Elemente durch Einzel-Dach beschneiden.
•Mit der Funktion Elemente an Decken anpassen... können Sie Wände an spezifische Lagen einer oder mehrerer Decken darüber oder darunter anpassen.
Siehe Elemente an Decken anpassen.
•Wände können mit Fassaden über den Befehl Planung > Verbinden > Wände mit Fassade verbinden... verbunden werden.
Siehe Wände mit Fassade verbinden.
•Auswirkung auf Raumflächen: Definieren Sie im Teilfenster Modell der Wandeinstellungen, welche Auswirkung die Wand auf Raumflächen haben soll: als Raumflächen-Begrenzung oder soll ihre Fläche/ihr Volumen von der Raumfläche, in der sie enthalten ist, subtrahiert werden oder soll sie gar keine Auswirkung auf eine Raumfläche haben.
Siehe Auswirkung auf Raumflächen.
Um den Anschluss an normale Wände zu ermöglichen, behalten Wandpolygone ihre Originalkonturen standardmäßig bei.
Wenn Sie diese Einstellung überschreiben möchten, aktivieren Sie das Kontrollkästchen Ecken der Polywand können sich ändern im Abschnitt Geometrie und Positionierung der Dialogbox Wandeinstellungen (verfügbar wenn die Polywand Geometriemethode aktiv ist).

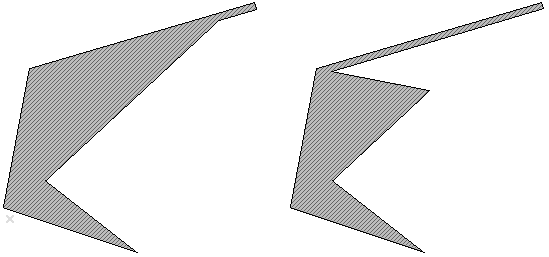

Im folgenden Beispiel wird eine normale Wand an eine Polygonwand angeschlossen.
Die erste Abbildung zeigt Ihnen eine Situation mit Ansicht > Bildschirmdarstellungs-Optionen > Reinzeichnungseinstellungen deaktiviert.
Durch Aktivieren von Wand & Unterzüge-Verschneidung wird ein anderes Ergebnis erzielt, wenn Ecken der Polywand können sich ändern aktiviert ist.
