Verwenden Sie das Stützen-Werkzeug zum Erstellen neuer Stützen im Grundriss oder im 3D-Fenster.
Wählen Sie die gewünschten Stützenattribute und die Geometrie in den Stützeneinstellungen aus und klicken Sie anschließend im Projekt, um die Stütze zu platzieren.
Auch nach dem Platzieren können Sie die Höhe einer Stütze im 3D-Fenster noch verändern.
Siehe Höhe strecken.

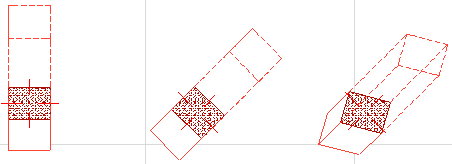

Es gibt drei Geometriemethoden (Eingabemethoden) für die Platzierung von Stützen, die im Infofenster verfügbar sind.
•Einfach: Sie platzieren die Stütze mit einem einzigen Klick. Die Stützenachse wird vertikal vom Grundriss projiziert.
•Gedreht: Ihr erster Klick bestimmt die Position des Ankerpunkts der Stütze als ihre Basis; mit dem zweiten Klick wird ihr Drehwinkel um eine vertikale Achse bestimmt.
•Platzierungsmethode drehbar/geneigt: Falls Ihre Stütze komplex ist und/oder geneigt, bietet diese Eingabemethode einen Platzierungsprozess mit drei Schritten. Klicken Sie, um die Stütze zu platzieren. Zweitens drehen Sie sie um ihre vertikale Achse und klicken erneut. Drittens drehen Sie sie um ihre eigene geneigte Achse (d. h. Sie legen den Drehwinkel fest) und klicken Sie, um den Vorgang abzuschließen.
