1.Zeichnen Sie die Grundrisskontur Ihres Gebäudes (d. h. die Außenwände).
2.Aktivieren Sie das Dachflächen-Werkzeug, und verwenden Sie die Multiflächen-Konstruktionsmethode und die Geometriemethode Satteldach (im Popup neben der Walm-Konstruktionsmethode).
3.Stellen Sie in den Dach-Einstellungen die Haupt-Dachparameter (z. B. Neigung, Dachüberstand Traufe) ein
4.Klicken Sie zweimal, um die rechteckige Aufsetzlinie für das Dach zu platzieren.
5.Das erstellte Satteldach ist ein zusammenhängendes Multi-Dach-Element.
Ändern einer Dachfläche in einen Giebel
Verwenden Sie diese Methode, um eine Dachfläche eines Multi-Daches in einen offenen Giebel zu verwandeln.
Im 3D-Fenster:

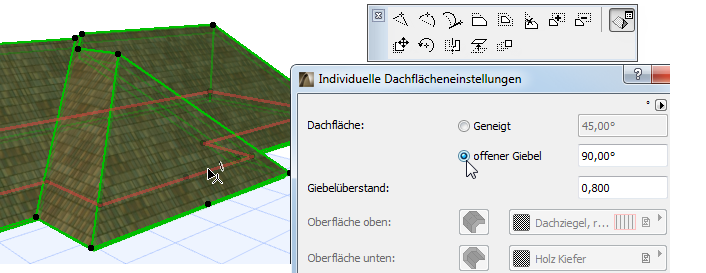

1.Wählen Sie das Multi-Dach aus.
2.Finden Sie die Aufsetzlinie der Dachfläche, die Sie in einen Giebel umwandeln wollen.
3.Klicken Sie, um die Pet-Palette aufzurufen, und wählen Sie die Option Individuelle Flächen-Einstellungen aus.
4.Wählen Sie in dem daraufhin angezeigten Dialogfenster die Option Giebel aus, um die ausgewählte Fläche in einen Giebel umzuwandeln.
Führen Sie dies für jede Dachebene durch, die Sie in einen Giebel verwandeln wollen.
Eine andere Möglichkeit:
1.Wählen Sie im 3D-Fenster den Endpunkt des Dachfirstes aus.
2.Verwenden Sie in der Pet-Palette die Option Horizontalen First strecken, um den First-Endpunkt zu strecken, bis die Fläche an diesem Ende vertikal ist. (Der Cursor springt an die vertikale Position, um dies zu erleichtern.)

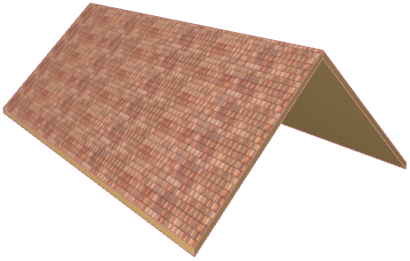

Die Dachfläche wird zu einem Giebel.
