Grafisches Bearbeiten der Dach-Geometrie
Zum grafischen Bearbeiten der Geometrie eines ausgewählten Daches bearbeiten Sie eine der folgenden Komponenten:
•die Aufsetzlinie
•die Firstlinie
•die Dachhöhen-Trennlinie, falls Ihr Dach mehrere Stufen hat
•die Konturlinie

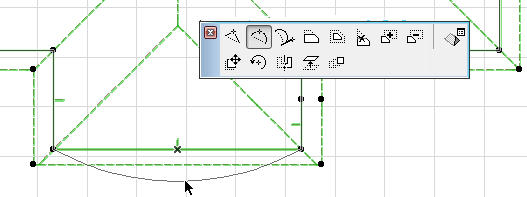

Verwenden Sie zum Bearbeiten der Aufsetzlinie die vertrauten Polygon-Bearbeitungsbefehle in der Pet-Palette:

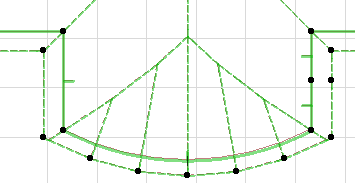

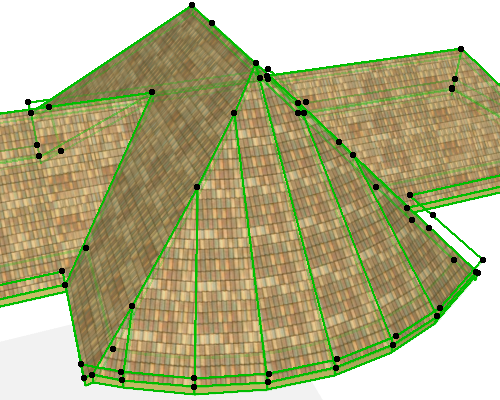

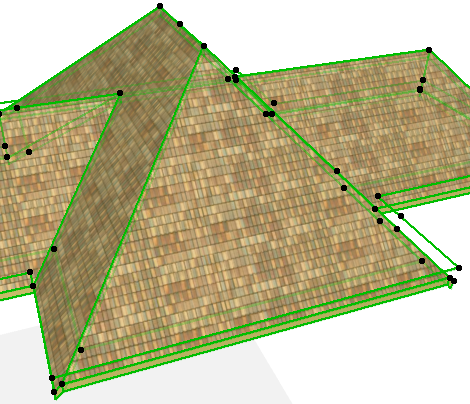

Wie Sie in 3D sehen, wird durch das Bearbeiten der Aufsetzlinie die Geometrie aller angrenzenden Flächen wie gewünscht angepasst:

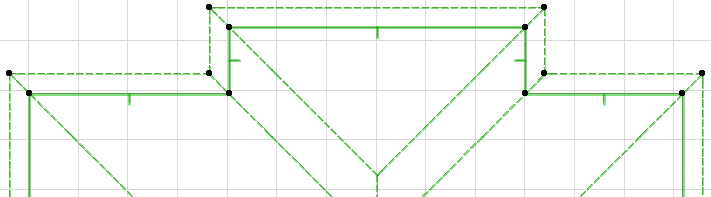

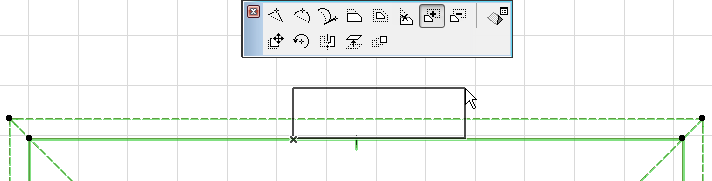

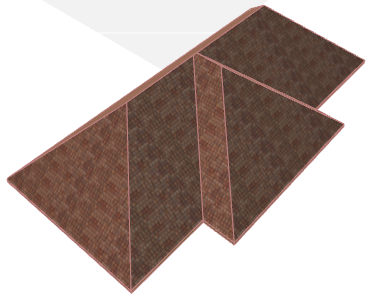

Hier haben wir dem Dach mit dem Bearbeitungsbefehl Zum Polygon hinzufügen der Pet-Palette eine Erweiterung hinzugefügt. Die resultierende Dachgeometrie ist geändert und jede Dachebene wie gewünscht angepasst, und das Dach bleibt ein zusammenhängendes einzelnes Element.
Sie können die Dachgeometrie auch ändern, indem Sie die Firstlinie an einem der Endpunkte oder an einer beliebigen Stelle entlang der Firstlinie fassen.
Siehe Dachfirst bearbeiten.
Für ein Dach mit mehreren Stufen verwenden Sie die Befehle aus der Pet-Palette von der ausgewählten Stufenlinie zum Bearbeiten der vertikalen Position oder der Geometrie der Dachstufe.
Siehe Dachhöhen bearbeiten.
Alle Dachfenster in dem geänderten Dach passen sich selbst an die neue Dachgeometrie an und bleiben entsprechend den Einschränkungs-Einstellungen des Dachfensters an der Fläche verankert: entweder vertikal oder horizontal.
