Optionen zum Bearbeiten linienbezogener Schalen

Die linienbezogene Schale hat zwei Profile. Eine Ende des ersten Profils ist an einem größeren Fixpunkt zu erkennen; dieser Fixpunkt gibt die Basishöhe der Schale an.

Hier sind einige Möglichkeiten zur Bearbeitung eines der Profile:

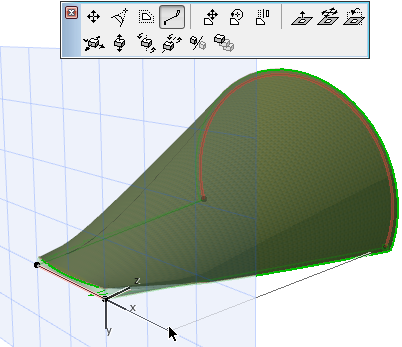

•Profil fortsetzen

Beispielsweise zum Verlängern des geraden Profils, um dieses Ende der Schale breiter zu machen.

ContinueProfileRuled.png                ContinueProfileRuled2.png

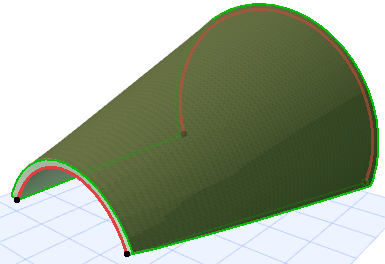

•Kante abrunden

CurveEdgeRuled1.png     CurveEdgeRuled2.png

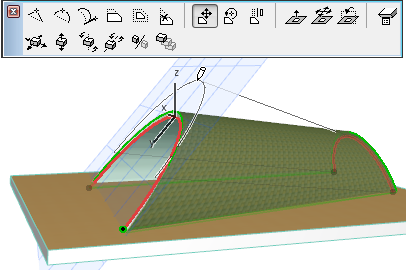

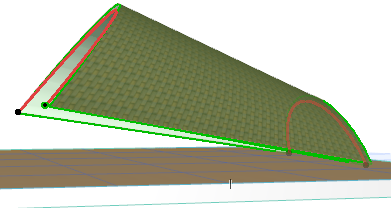

•Profil verschieben

Verwenden Sie diesen Befehl zum Ziehen des Profils in seiner eigenen Ebene an eine neue Position in horizontaler und/oder vertikaler Richtung.

DragProfile1.png              DragProfile2.png

•Profil drehen

Verwenden Sie diese Befehle zum Drehen des ausgewählten Profils im Raum.

MirrorShell1.png                           MirrorShell2.png

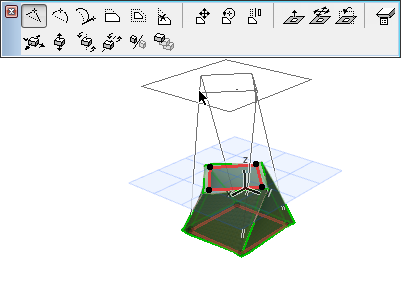

•Profil-Fläche in der Höhe verändern

Hier verschieben Sie die gesamte Ebene des Profils in vertikaler Richtung.

ElevateProfile.png                     ElevateProfile2.png

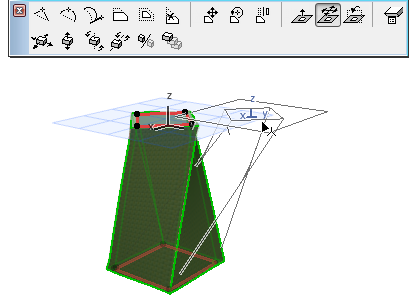

•Profil horizontal verschieben

Hier ziehen Sie die Profilebene horizontal.

DragProfileHoriz1.png                DragProfileHoriz2.png

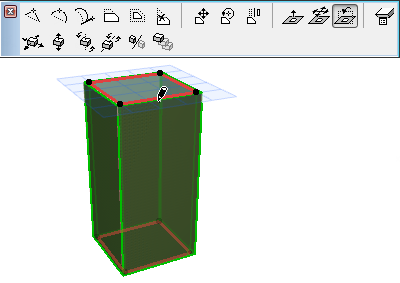

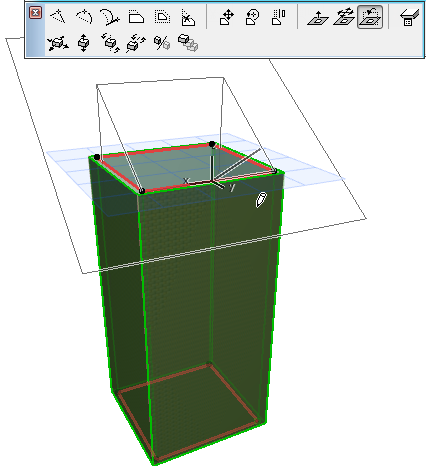

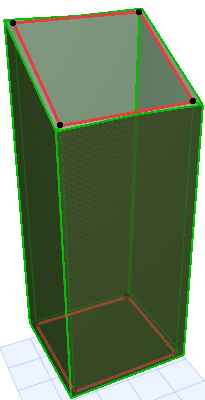

•Profilfläche drehen


Klicken Sie, um den Drehpunkt einzugeben. Verschieben Sie anschließend den Cursor, um die Drehrichtung anzugeben, und klicken Sie zum Abschließen.

TurnPlane100063.png   TurnPlane2.png  TurnPlane3.png
