Objekt/Treppe/Lichtquelle-Listenparameter

Objekt/Treppe/Lichtquelle-Parameter

Beschreibung



2D-Symbol (graphisch)

2D-Symbol des Objekts.


3D Rückansicht

Schattiertes 3D-Symbol des Objekts.


3D Axonometrie

Schattiertes 3D-Symbol des Objekts.

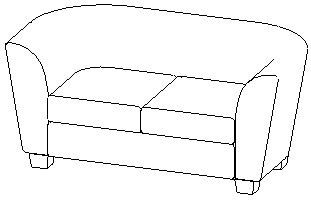

3D Vorderansicht

Schattiertes 3D-Symbol des Objekts.


3D Links-Ansicht

Schattiertes 3D-Symbol des Objekts.


3D Rechts-Ansicht

Schattiertes 3D-Symbol des Objekts.

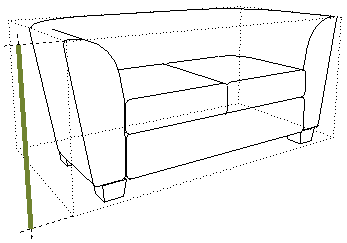

Höhe (Z Größe)

Höhe des Objekts entsprechend der Definition im Höhenfeld des Teilfensters “Vorschau und Positionierung” der Objekteinstellungen.

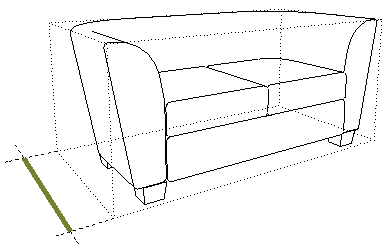

Breite (B)

Breite des Objekts entsprechend der Definition im Feld “Länge” des Teilfensters “Vorschau und Positionierung” der Objekteinstellungen.

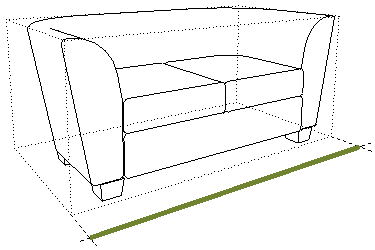

Länge (A)

Länge des Objekts entsprechend der Definition im Feld “Breite” des Teilfensters “Vorschau und Positionierung” der Objekteinstellungen.

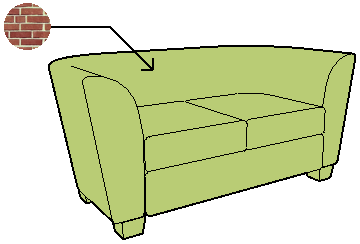

Oberflächenmaterial

Oberfläche des Objekts entsprechend der Zuweisung im Teilfenster “Modell” der Objekteinstellungen.


Vorschaubild

Vordefiniertes Vorschaubild des Objektes.

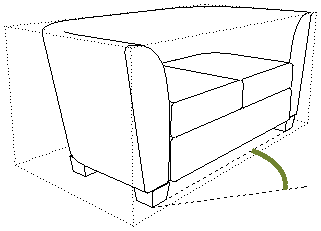

Drehwinkel

Drehung des Objekts aus seiner Standardposition (gedreht durch Eingabe eines Drehwinkels im Teilfenster “Vorschau und Positionierung” der Objekteinstellungen oder durch grafisches Drehen im Projekt.)

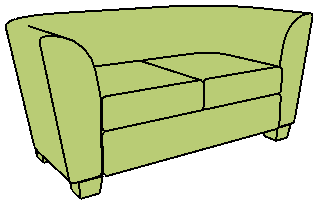

Fläche

Fläche der Objektoberfläche, basierend auf seinen 3D-Parametern entsprechend der Definition im GDL-Script.

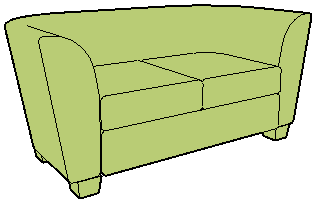

Volumen

Volumen des Objekts, basierend auf seinen 3D-Parametern entsprechend der Definition im GDL-Script.


Lichtquelle Farbe Blau

Blaue Komponente des Lampenlichts entsprechend der Definition des Farbfelds im Teilfenster “Parameter” der Lampeneinstellungen.


Lichtquelle Farbe Grün

Grüne Komponente des Lampenlichts entsprechend der Definition des Farbfelds im Teilfenster “Parameter” der Lampeneinstellungen.


Lichtquelle Farbe Rot

Rote Komponente des Lampenlichts entsprechend der Definition des Farbfelds im Teilfenster “Parameter” der Lampeneinstellungen.


Lichtintensität der Lampe

Lichtintensitätswert entsprechend der Einstellung mit dem Regler im Parameter-Teilfenster der Lampeneinstellungen.


Lampenlicht ist An (Ja/Nein)

Ein/Aus-Schalter der Lichtquelle entsprechend der Einstellung mit dem Glühbirnen-Symbol im Parameter-Teilfenster der Lampeneinstellungen. Wirkt sich auf die Photorealistik aus.
