Anzeigen eines Elements nur in einem einzigen Umbau-Filter

Im Verlauf des Umbau-Projekts wollen Sie eventuell bestimmte Elemente nur sichtbar machen, wenn ein bestimmter Umbau-Filter aktiv ist.

Um dies zu erreichen, müssen Sie die ausgewählten Elemente als spezifisch für den aktuellen Umbau-Filter definieren. Die filterspezifischen Elemente werden nur in diesem einen Umbau-Filter angezeigt, und sie existieren in keinem anderen Umbau-Filter.

Anmerkung: Natürlich werden die filterspezifischen Elemente in diesem Umbau-Filter nur angezeigt, wenn sein Umbau-Status regulär in diesem Umbau-Filter angezeigt würde.

Sie können ein ausgewähltes Element in der Umbau-Palette als “filterspezifisch” definieren oder in seinen Auswahl-Einstellungen (Teilfenster Kennzeichen und Kategorien).

Beispiel:

Angenommen, Sie haben eine neu erstellte Wand, und Sie bemaßen ihre Länge.

Sowohl die Wand als auch die Bemaßung haben den Umbau-Status “Neubau”.

Entsprechend Ihren Umbau-Filtern werden die Wand und die Maßlinie in den folgenden Umbau-Filtern angezeigt: Neue Konstruktion und Geplanter Status.

Vielleicht wollen Sie aber diese einzelne Maßlinie im geplanten Status nicht anzeigen, sondern nur bei der neuen Konstruktion.

Die einfachste Lösung ist die Definition der Maßlinie, sodass sie nur bei dem Filter Neue Konstruktion angezeigt werden soll. Die Maßlinie existiert noch immer; ihr Umbau-Status lautet noch immer “Neubau”, aber im Hinblick auf Umbau-Filter existiert die Bemaßung nur, wenn der Filter Neue Konstruktion aktiv ist.

Dazu gehen Sie folgendermaßen vor:

1.Wählen Sie die Maßlinie aus.

2.Wenden Sie in der Umbau-Palette den Filter an, der auf die ausgewählte Maßlinie begrenzt werden soll: in diesem Fall also auf den Umbau-Filter Neue Konstruktion.

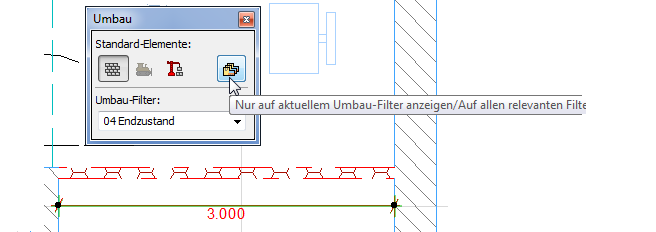

3.Klicken Sie dann - auch in der Umbau-Palette - auf das Symbol “Nur bei aktuellem Umbau-Filter anzeigen”.

Alternativ:

1.Wählen Sie die Maßlinie aus.

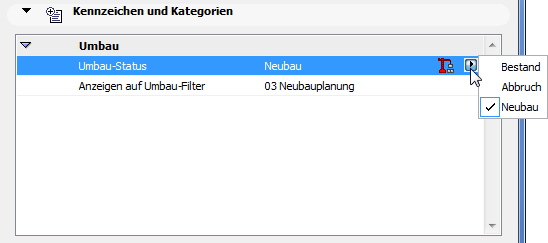

2.Gehen Sie in den Maßlinien-Einstellungen zum Teilfenster Kennzeichen und Kategorien, und verwenden Sie das Bedienelement “Anzeigen bei Umbau-Filter”, um den Umbau-Filter auszuwählen, auf den die ausgewählte Maßlinie begrenzt werden soll.

Von da an wird diese Maßlinie nur im Filter Neue Konstruktion angezeigt (wie auch im Popup-Fenster Elementinformation angegeben) - sofern ihr Status in diesem Umbau-Filter auf “Anzeigen” oder “Überschreiben” eingestellt ist.

Auch wenn “Neubau” Elemente im Filter “Geplanter Status” ebenfalls als “sichtbar” festgelegt sind, wird diese spezifische Maßlinie im “geplanten Status” nicht angezeigt, sondern nur bei “Neue Konstruktion”.
