Die folgenden Beispiele zeigen, wie verschiedene Umbau-Filter sich auf die Anzeige Ihres Projekts auswirken können.

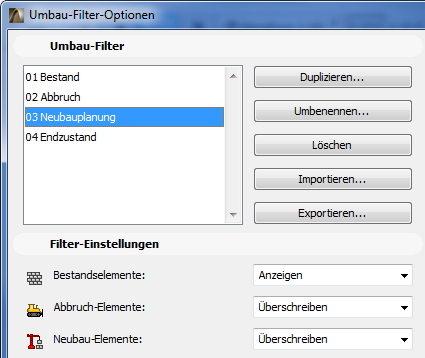

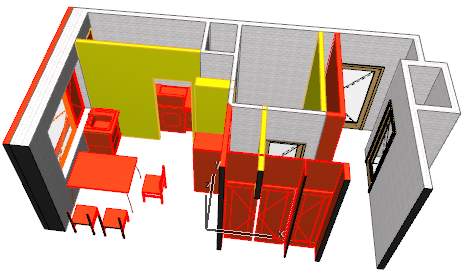

1.Neue Konstruktion: Hier werden vorhandene Elemente mit ihrer Standardanzeige (“Anzeigen”) dargestellt, während neue und zum Abbruch bestimmte Elemente mit den jeweiligen Überschreibungsstilen hervorgehoben sind.

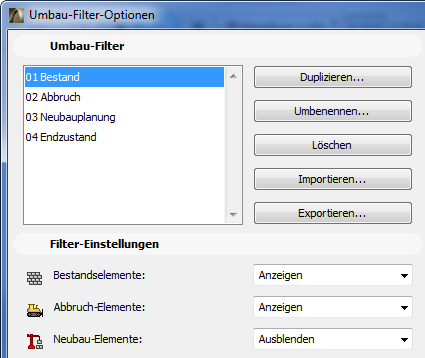

2.Bestandsplan: Mit diesem Filter sind “Neue” Elemente gar nicht zu sehen. Andere Elemente (mit dem Status “Bestand” oder “Abbruch”) werden mit ihren eigenen Einstellungen dargestellt. Bei diesem Bestands-Filter erhalten Sie keine visuellen Informationen zu Abbruch-Planungen.

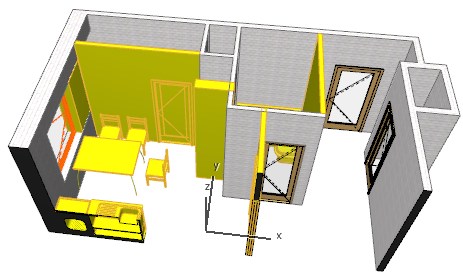

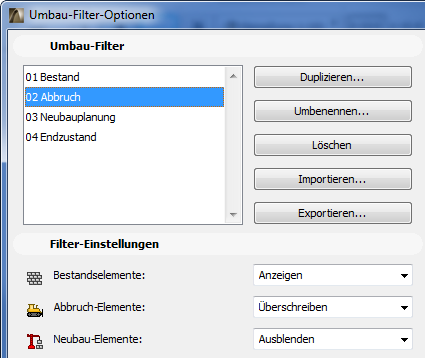

3.Abbruch-Plan: Hier werden Elemente mit einem Status “Abbruch” mit dem Überschreibungsstil deutlich dargestellt; Sie sehen daher auf einen Blick, was abgebrochen werden soll und was erhalten bleibt. (“Neue” Elemente sind gar nicht sichtbar - die Einstellung für Neue Elemente lautet “Ausblenden”).

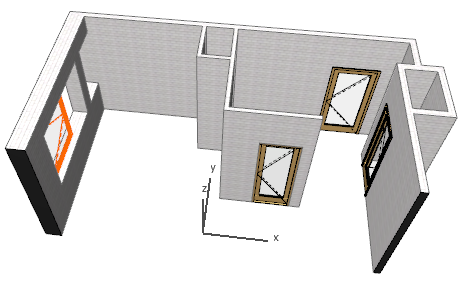

4.Nach Abbruch: Dies entspricht dem Filter “Abbruch-Plan”, allerdings sind die “Abbruch”-Elemente ganz verschwunden. Nur die Bestandselemente werden dargestellt.
Dieser Filter kann dazu verwendet werden, die Gesamtmengen neuer und abgebrochener Konstruktionsmaterialien im Projekt ermitteln zu helfen.
Siehe Auflisten der Materialmengen für Umbau-Projekte.

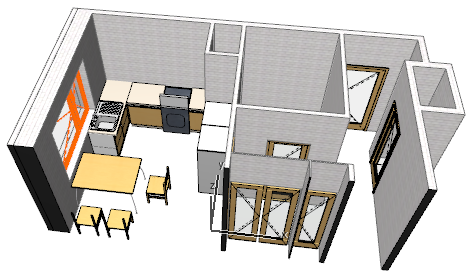

5.Zielplanung: Mit diesem Filter wird der abschließende Status des Projektes angezeigt. Neue Elemente und Bestandselemente werden mit ihrer Standardanzeige (“Anzeigen”) dargestellt. Abgebrochene Elemente werden gar nicht angezeigt (“Ausblenden”).
Erstellen Sie Ihren eigenen Umbau-Filter

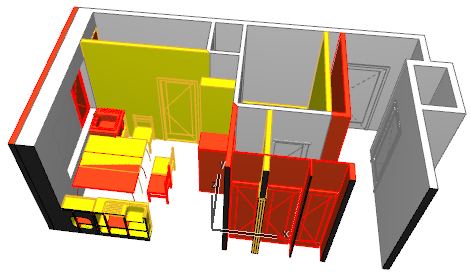

Eventuell wollen Sie weitere Umbau-Filter erstellen. Sie können beispielsweise alle Elemente mit ihren entsprechenden Überschreibungen anzeigen. Ein solcher Filter ist zwar für Ihre abschließenden Dokumentationsansichten nicht hilfreich, aber in der Zwischenzeit kann er zum Arbeiten sehr praktisch sein.
Dazu gehen Sie folgendermaßen vor:
•Gehen Sie zu den Umbau-Filter-Optionen und klicken Sie auf “Duplizieren”.
•Benennen Sie den resultierenden Filter um (z. B. in “Arbeitsfilter”).
•Setzen Sie alle Filter-Einstellungen auf “Überschreiben”.
•Klicken Sie auf “OK”, um den neuen Filter zu erstellen.
Anmerkung: Elemente, die auf “Nur mit spezifischem Umbau-Filter anzeigen” gesetzt sind, werden mit diesem Filter nicht angezeigt, es sei denn, dies ist der spezifische Filter, auf den das Element eingestellt ist.
