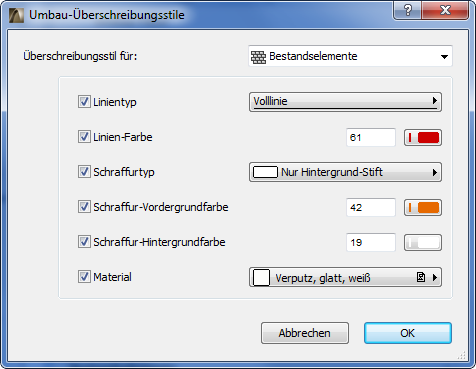

ARCHICAD wird mit vordefinierten Überschreibungsstilen für die drei Umbau-Status bereitgestellt. Wenn Sie verschiedene Stil-Präferenzen haben, verwenden Sie das Dialogfenster Umbau-Überschreibungsstile (Optionen > Elementattribute > Umbau-Überschreibungsstile) zur Neudefinition dieser Stile.

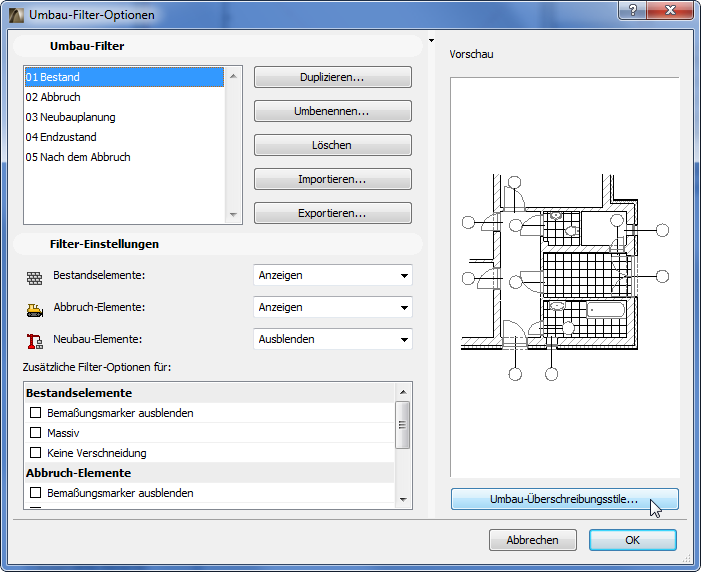

Anmerkung: Das Dialogfenster Umbau-Überschreibungsstile steht auch über das Dialogfenster Umbau-Filter-Optionen zur Verfügung (klicken Sie auf die Schaltfläche “Umbau-Überschreibungsstile”).
Wählen Sie oben im Dialogfenster den Umbau-Status aus, für den Sie den Überschreibungsstil neu definieren wollen.
Die verfügbaren Überschreibungseinstellungen sind nachfolgend aufgelistet:
•Linientyp
•Linien Farbe
•Schraffurtyp
•Schraffur-Vordergrundfarbe
•Schraffur-Hintergrundfarbe
•Oberflächenmaterial
Siehe auch: Ausnahmen: Wenn keine Überschreibungen gelten.

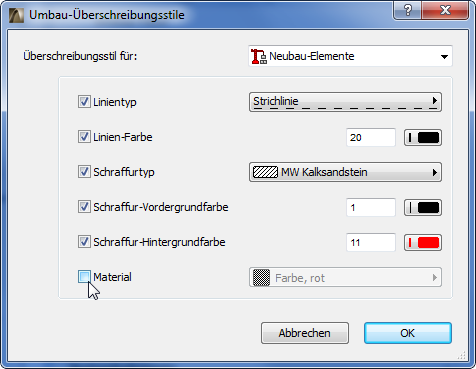

Standardmäßig sind alle Attribute aktiviert: alle diese Überschreibungen werden verwendet. Wenn Sie einem bestimmten Attribut keinen Überschreibungsstil zuweisen wollen (Sie wollen beispielsweise keine Überschreibungsoberflächenmaterial für Ihre 3D-Ansichten), heben Sie die Markierung in dem entsprechenden Kästchen auf (in diesem Fall wird das Attribut ohne Anwendung einer Überschreibung angezeigt).
Zusätzlich zu den hier aufgelisteten Überschreibungseinstellungen wollen Sie eventuell auch ein oder mehrere zusätzliche Überschreibungseinstellungen in Ihren Umbau-Filter einbeziehen. Diese können im Dialogfenster Umbau-Filter-Optionen ausgewählt werden.
