Modelldarstellung im Schnittfenster
Anmerkung: Die Bedienelemente für die Anzeige von Elementen ist nahezu identisch mit der für Ansichten und Innenansichten sowie für 3D-Dokumente auf der Basis des Grundrisses.
Die Bedienelemente des Teilfensters Modelldarstellung in den Schnitt-Einstellungen legen das Erscheinungsbild (Schraffuren, Konturen, Oberflächen) für
•Unterschiedliche Sichtbereiche
im Schnittfenster fest.
Im Folgenden finden Sie eine kurze Beschreibung dieser Anzeigefunktionen.

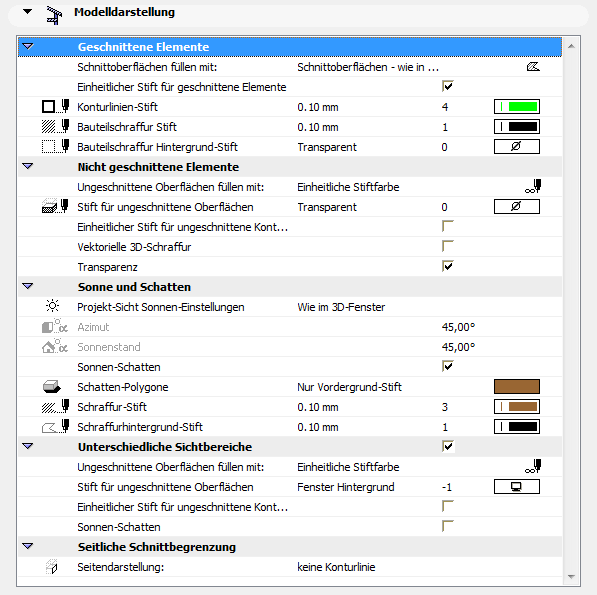

Alle zugehörigen Bedienelemente sind einzeln im Modelldarstellung-Teilfenster der Schnitt-Einstellungen beschrieben.
Verwandte Themen:
Schnitt - Modelldarstellung Paneel

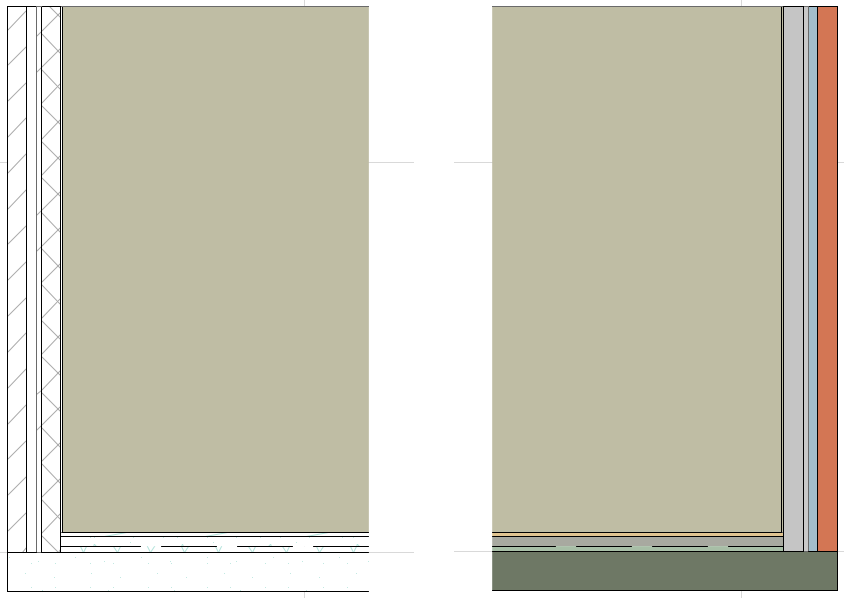

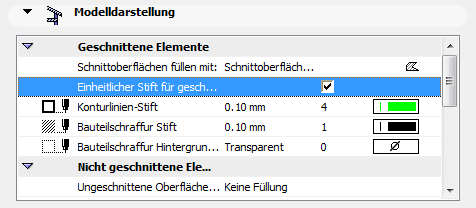

Standardmäßig werden geschnittene Elemente mit ihrer Linie auf der Elementebene und mit ihren Stift-Definitionen angezeigt. Sie können das Erscheinungsbild geschnittener Elemente in einem Schnittfenster anpassen, indem Sie das Kontrollkästchen Einheitliche Stifte für geschnittene Elemente im Modelldarstellungs-Teilfenster der Schnitt-Einstellungen markieren und anschließend die Linien und Farben für die Anzeige geschnittener Elemente nur in diesem Abschnitt zuordnen.
Diese Optionen im Modelldarstellungs-Teilfenster der Schnitt-Einstellungen ermöglichen die Wahl der Darstellung von Oberflächen (schattiert oder unschattiert) auf den im Schnittfenster angezeigten, ungeschnittenen Elementen.
Das folgende Schnittfenster wird mit Vektorschraffur “an” (wie durch die Dachpfannen erkennbar) und mit Sonnenschatten “an” (wie durch den Schlagschatten am Dachüberhang erkennbar) angezeigt.
Ein weiterer Effekt ist die Anzeige nicht geschnittener Oberflächen im “schattierten” Modus - d. h. zur Darstellung runder Konturen:
Sie können die beiden Effekte (Schlagschatten und Schattierungseffekt) in einer einzigen Schnittanzeige kombinieren:
Unterschiedliche Sichtbereiche
Berücksichtigen Sie die folgende Schnittlinie im Grundriss:

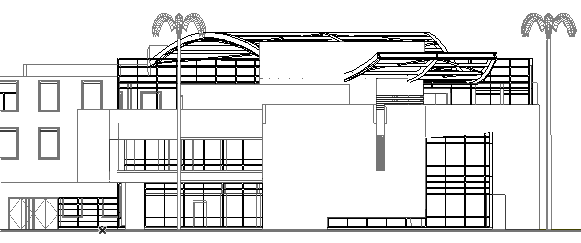

Beachten Sie, dass dieser Schnitt die Westfassade des Gebäudes in der Nähe der Schnittlinie umfasst sowie Teile des fernen Endes des Gebäudes, das sich nach Norden hin erstreckt. In dieser Schnittansicht werden die nahen und fernen Bereiche gleicht angezeigt, Sie können also nicht feststellen, welcher Bereich nah und welcher fern ist:

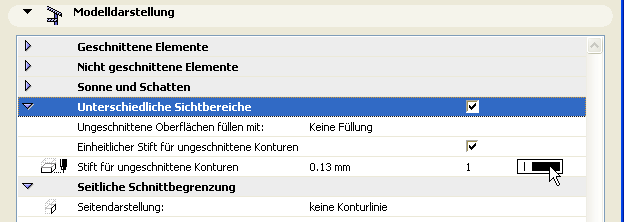

Zur Unterscheidung von “nahen” und “fernen” Elementen konfigurieren Sie den Schnitt neu, sodass er unterschiedliche Sichtbereiche enthält. Markieren Sie hierzu das Feld Unterschiedliche Sichtbereiche im Modelldarstellungs-Teilfenster der Schnitt-Einstellungen und geben Sie eine andere Farbe für die Konturen der “fernen” Elemente an.
Kehren Sie zurück zum Grundriss und beachten Sie, dass ein neues Liniensegment angezeigt wird, das den ferneren Bereich darstellt.

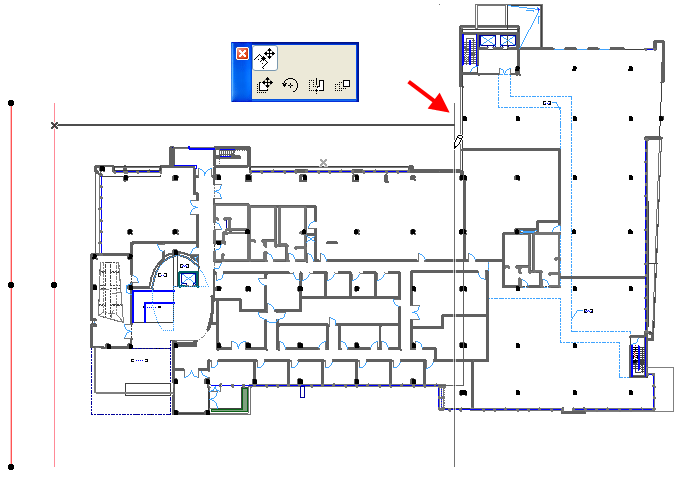

Wählen Sie diese Linie aus und ziehen Sie sie wie gezeigt (aktivieren Sie den Schnitt-Marker und wählen Sie anschließend das korrekte in der Pet-Palette angezeigte Symbol aus, um sicherzustellen, dass Sie die Linie des fernen Bereichs ziehen und nicht etwa die Schnittlinie):
Anmerkung: Die ferne Bereichslinie ist eine “Marker-Reichweitenlinie”.
Siehe auch Anzeige von Marker-Reichweitenlinien.

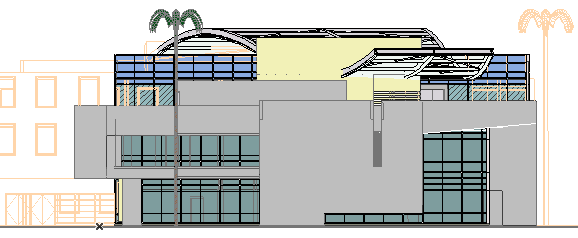

Öffnen Sie jetzt den Schnitt erneut. Die fernen Elemente werden von den nahen unterschiedlich dargestellt.
“Seitliche Schnittbegrenzungen” beziehen sich auf die im Fenster Schnitt, Ansicht oder Innenansicht angezeigten Elemente, die sich über die horizontalen Begrenzungen des Schnittes hinaus erstrecken (mit anderen Worten, das gesamte Element “passt” seitlich nicht in das Schnittfenster).
Verwenden Sie die Seitliche Schnittbegrenzung im Modelldarstellungs-Teilfenster der Schnitt-Einstellungen, um die Darstellung dieser Begrenzung zu definieren.

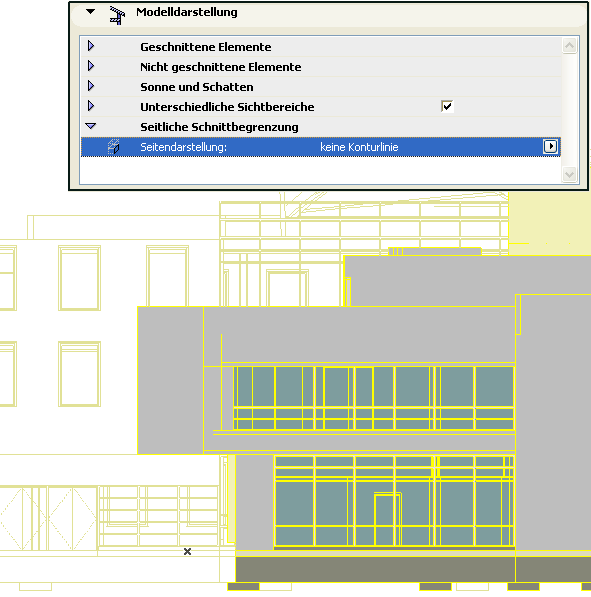

Hier liegt die linke Kante der Wand an der linken Seite nicht innerhalb des Schnitts, und die angezeigten Teile werden als unfertig ohne Konturen angezeigt.

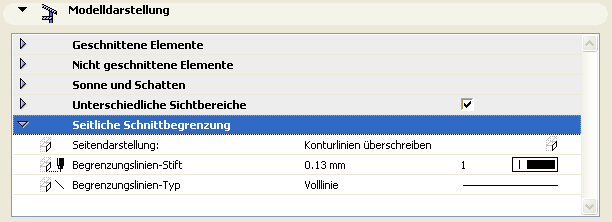

Sie können sich jedoch dafür entscheiden, Begrenzungskonturen anzuzeigen - d. h. eine Linie an der Elementbegrenzung zu ziehen, wie es im Schnitt angezeigt wird, auch wenn das Element nicht wirklich hier endet. Wählen Sie bei der Seitendarstellung die Option “wie ungeschnittene Konturlinie”, um diese Konturen mit dem für diese Elemente ausgewählten ungeschnittenen Stift in ihren eigenen Dialogfenstern anzuzeigen, oder “Konturlinien überschreiben”, um einen Stift nach Ihrer Wahl zu verwenden wie die blaue gestrichelte Linie in diesem Beispiel:
