Verändern oder Abknicken von Schnittlinien

Anmerkung: Dieser Vorgang ist identisch mit dem für Ansichten. Ansichtslinien können jedoch nicht segmentiert werden.

Um eine markierte Schnittlinie als Ganzes zu bearbeiten, können Sie das Pfeilwerkzeug, das Markierungsrahmenwerkzeug oder die Befehle des Menüs Bearbeiten sowie die entsprechenden Befehle in der Pet-Palette verwenden.

Um die Länge einer Schnittlinie zu ändern, markieren Sie die Schnittlinie, klicken auf einen ihrer Endpunkte und wählen anschließend das Strecksymbol der Pet-Palette.

So knickt man eine Schnittlinie oder ein Liniensegment:

•Wählen Sie den Mittelpunkt der Linie aus.

•Wählen Sie in der Pet-Palette das Symbol für Schnitt-/Ansichtslinie hier unterbrechen aus.

•Klicken Sie mit der Maus, um das Segment in der Mitte zu unterbrechen und verschieben Sie anschließend die neu erstellte Segmenthälfte an die neue Position. Mit einem Klick platzieren Sie die Linie.

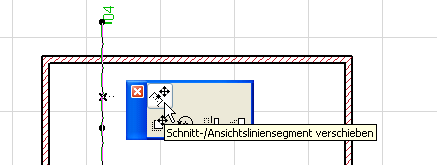

Zum Bewegen eines Segments einer Schnittlinie wählen Sie den Schnittmarker aus und verwenden Sie das Symbol Schnittliniensegment verschieben der Pet-Palette.

Um einen Versprung in einer gestrichelten Schnittlinie zu entfernen, markieren Sie die Schnittlinie und ziehen Sie anschließend die Unterbrechungslinie (lotrecht zur Schnittlinie) seitlich aus dem Bereich des Schnittes.
