Erstellen mehrerer Innenansichten

Innenansichten werden normalerweise gruppenweise erstellt (z. B. vier IAs durch Platzieren einer Polylinie aus vier Segmenten in einem einzelnen Raum).

Eine mit den Eingabemethoden Polylinie oder Rechteck erstellte IA hat für jedes Segment der Linie einen separaten IA-Blickpunkt; alle Ansichten werden lotrecht zum Segment erstellt.

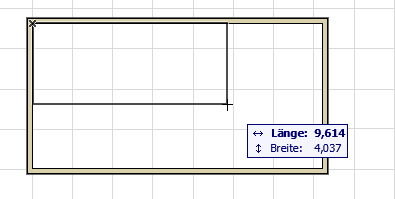

1.Verwenden Sie die Eingabemethode Rechteckig oder Polylinie, um die Raumumrandung zu zeichnen, oder klicken Sie mit gedrückter Leertaste auf einen Raum.

Das resultierende Rechteck/die Linie/Polylinie bildet das Raumrandprofil der Innenansichtsgruppe.

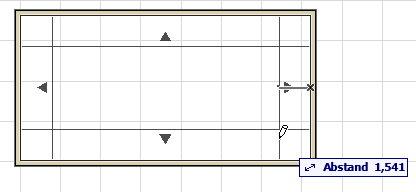

2.Verschieben Sie den Cursor an den gewünschten Standort. Die Pfeile kennzeichnen vorab die Blickrichtung des resultierenden Innenansicht-Blickpunkts.

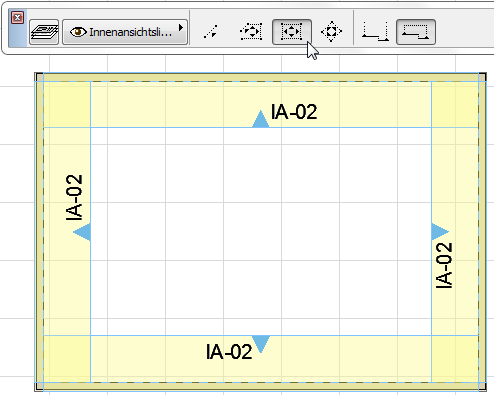

3.Klicken Sie, um den/die IA-Marker zu platzieren.

Innenansichten verwenden einen dedizierten IA-Marker, ein GDL Objekt mit bearbeitbaren Parametern.

IA-Marker werden in der Mitte der einzelnen Segmente der IA-Linie oder in der Mitte des Raums platziert.

Verwenden Sie die Bedienelemente im Marker-Teilfenster der Raumansichten-Einstellungen, um den Marker-Stil und die Position zu definieren. Sie können für einige oder alle Blickpunkte angeben, dass kein Marker angezeigt werden soll, in dem Sie in diesem Teilfenster die Option Kein Marker auswählen.

Siehe Innenansicht - Marker Paneel.

4.In der Projektmappe wird die neue Gruppe von Blickpunkten erstellt und aufgelistet.
