Die Palette Element-Information zeigt Informationen über die Größen der auf dem Grundriss ausgewählten Elemente an. (Verwenden Sie Fenster > Paletten > Elementinformation, um sie anzuzeigen.)
Über diese Funktion erhalten Sie ohne Auflistungsbefehle umgehend Informationen zu einigen einfachen Größen, die nicht in den Dialogfenstern mit Elementeinstellungen angezeigt werden.
Wählen Sie entweder Alle aktiven oder Letzte Auswahl, um zu bestimmen, welche ausgewählte Elemente betrachtet werden sollen.
Über die Schaltflächen Informationsinhalt im oberen Teil der Palette wird festgelegt, welche Informationen angezeigt werden. Falls keine der Schaltflächen aktiv ist, werden nur Anzahl und Typ der ausgewählten Elemente angezeigt.
Die sechs Schaltflächen zeigen folgende Informationen an (von links nach rechts):

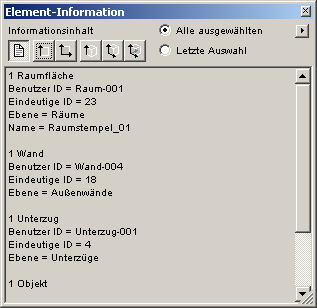

•ID, Ebene und verknüpfte Eigenschaften

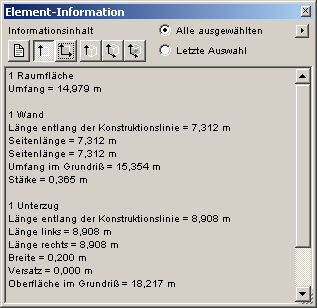

•Länge, Umfang und Dicke

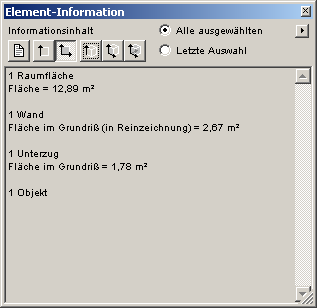

•Flächenwerte
•Höhenwerte
•Oberflächenwerte

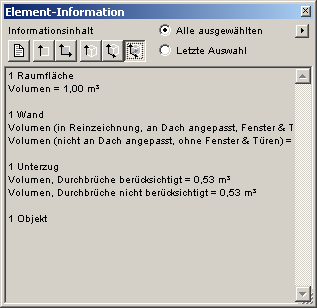

•Volumenwerte

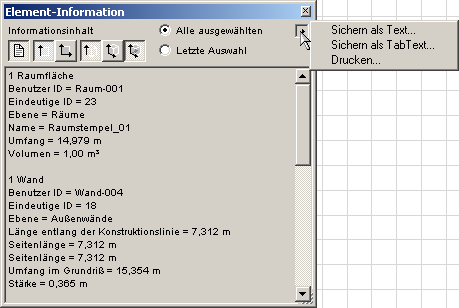

Klicken Sie auf die Popup-Befehle in der rechten Ecke der Palette, um die angezeigten Daten zu sichern oder auszudrucken.
