Bildschraffur erstellen oder bearbeiten

Bildschraffuren können verwendet werden als

•Zeichnungsschraffuren oder

•Deckschraffuren, verwendbar auf Decke, Dach oder Freifläche.

Mit der Bildschraffur können Sie Bilder als Vordergrund der Zeichnungs- oder Deckschraffuren verwenden.

Standardmäßig sind in ARCHICAD zwölf Bildschraffuren vordefiniert. Sie können aber auch Ihre eigenen definieren.

Zum Erstellen einer neuen Bildschraffur wechseln Sie zu Optionen > Elementattribute > Schraffurtypen. Klicken Sie auf Neu.

Wählen Sie im Dialogfenster Neuen Schraffurtyp hinzufügen die Option Bildschraffur aus.

Beachten Sie, dass in dem daraufhin angezeigten Dialogfenster Schraffur-/Mustertypen unter “Verfügbarkeit und Nur-Bildschirm-Muster” Bildschraffuren nur als Zeichnungs- oder Deckschraffuren (nicht als Bauteilschraffuren) definiert werden können.

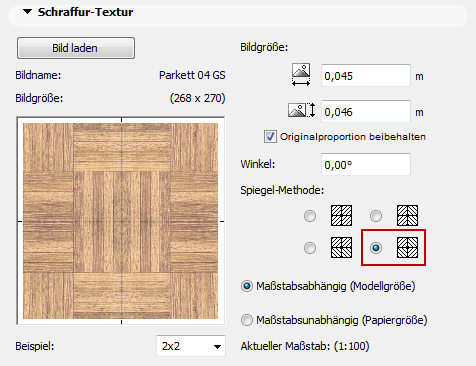

Für Bildschraffuren heißt das zweite Teilfenster Schraffur-Textur. Klicken Sie hier auf die Schaltfläche Bild laden, um das Dialogfenster “Abbildung aus Bibliothek einlesen” aufzurufen. Blättern Sie zu dem gewünschten Bild und klicken Sie auf OK, um es zu laden.

Verwenden Sie die Bildgrößen-Bedienelemente zur Feinabstimmung der Größe und Muster Ihrer Bildschraffur.

Beachten Sie, dass die Bedienelemente “Spiegeln” verschiedene Optionen bieten zum Einstellen der Wiederholungsmuster innerhalb Ihrer Bildschraffur.

Klicken Sie auf OK, um die neu erstellte Schraffur als Projektattribut zu sichern.
