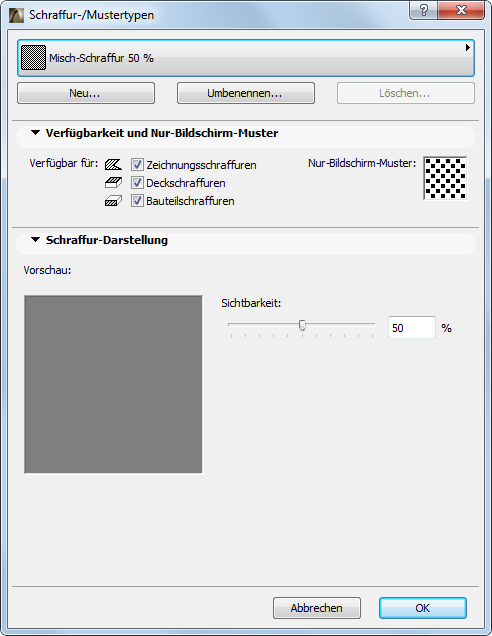

Verwenden Sie das Dialogfenster Optionen > Elementattribute > Schraffurtypen, um Schraffurtypen und -muster zu definieren oder zu bearbeiten, und um die Kategorie der einzelnen Schraffuren (Zeichnungsschraffur, Bauteilschraffuren und/oder Deckschraffur) festzulegen.
Ausführliche Informationen zu Schraffuren und ihrer Verwendung finden Sie in Schraffuren.
Wählen Sie eine voreingestellte Schraffur aus der Popup-Liste oben im Dialogfenster. Bearbeiten Sie ihre Eigenschaften direkt oder wählen Sie einen der folgenden Befehle:

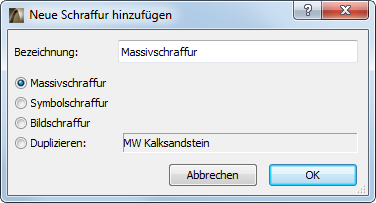

Neu: Klicken Sie auf diesen Button, um einen neuen Schraffurtyp zu erstellen. Daraufhin können Sie eine der folgenden Optionen auswählen:
•Massiv-Schraffur: Massiv-Schraffuren zeigen lediglich die Vordergrundfarbe an. Sie können für eine feste Schraffur einen beliebigen Transparenzgrad in Prozent angeben (je höher der Wert, desto höher die Deckkraft).
•Symbol-Schraffur: Verwenden Sie diese Option, um einen Schraffurtyp auf der Basis von 2D-Zeichnungselementen zu erstellen, die aus einem ARCHICAD-Fenster kopiert wurden.
•Bild: Verwenden Sie diese Option zum Erstellen einer Entwurfsschraffur auf der Basis eines importierten Bildes.
•Duplizieren: Erstellen Sie mit dieser Option einen neuen Schraffurtyp durch Duplizieren des ausgewählten Schraffurtyps unter einem neuen Namen und durch Bearbeiten seiner Eigenschaften.
Umbenennen: Klicken Sie auf diese Schaltfläche, um den Namen eines vorhandenen Schraffurtyps zu ändern.
Löschen: Klicken Sie auf diese Schaltfläche, um den ausgewählten Schraffurtyp aus dem Projekt zu löschen.
Anmerkung: Dies kann zu fehlenden Attributen führen! Siehe Attribute im Modell löschen und ersetzen.
