Fassade: Profile (Randprofil, Pfosten, Riegel)

Jede Profilgruppe (Randprofil, Pfosten, Riegel) hat eigene Einstellungen.

In den Fassaden-Systemeinstellungen legt die Profilseite die Standardeinstellungen auf Systemebene für jede Profilklasse fest. Klicken Sie auf Einheitliche Profilklassen, um die Einstellungen der aktuellen Profilseite auf die beiden anderen Profilklassen anzuwenden.

Profil-Werkzeugeinstellungen enthält annähernd identische Bedienelemente. Profil-Werkzeugeinstellungen ist nur über den Fassaden-Bearbeitungsmodus verfügbar. Verwenden Sie das Popup Klasse zum Anwenden der Profileinstellungen auf Systemebene auf die ausgewählte Fassade oder zum Anpassen der Parameter von Rand-Profil, Pfosten oder Riegel in dieser Fassade. Wenn Sie Parameter in den Profil-Werkzeugeinstellungen anpassen, zeigt das Popup Klasse die Angabe “Individuell” an.

Fassaden-Einstellungen: Profilseite: Teilfenster Profiltyp und Geometrie

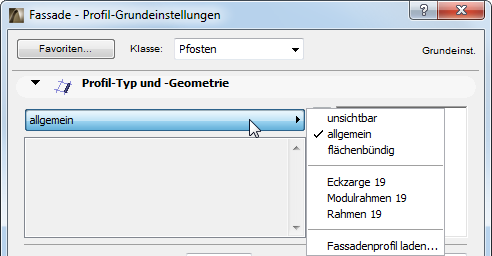

Wählen Sie einen Profiltyp aus der Popup-Liste.

Es gibt zwei vordefinierte, allgemeine Profiltypen in ARCHICAD:

•Allgemeines Profil

•Profil mit stumpfem Stoß

Die geometrischen Parameter unten variieren je nach dem ausgewählten Profiltyp.

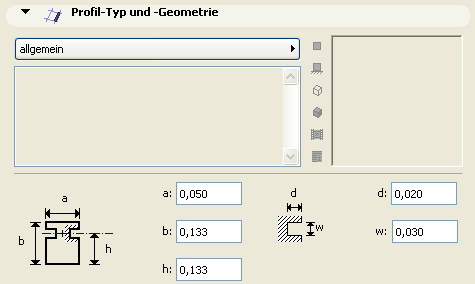

a: Breite des Profils

b: Tiefe des Profils

h: Abstand zwischen der inneren Kante des Randprofils und der Leit-Oberfläche. (Paneele werden auf der Leit-Oberfläche entlang der Paneel-Mittellinie platziert.)

d: die Länge der Paneel-Extrusion in das Randprofil.

w: Breite des Schlitzes, in dem die Paneele mit dem Randprofil verbunden werden.

Informationen zur Profil-Verschneidungspriorität siehe Fassaden-Profilverschneidungen.

Fassaden-Einstellungen: Profilseiten: Teilfenster Individuelle Einstellungen

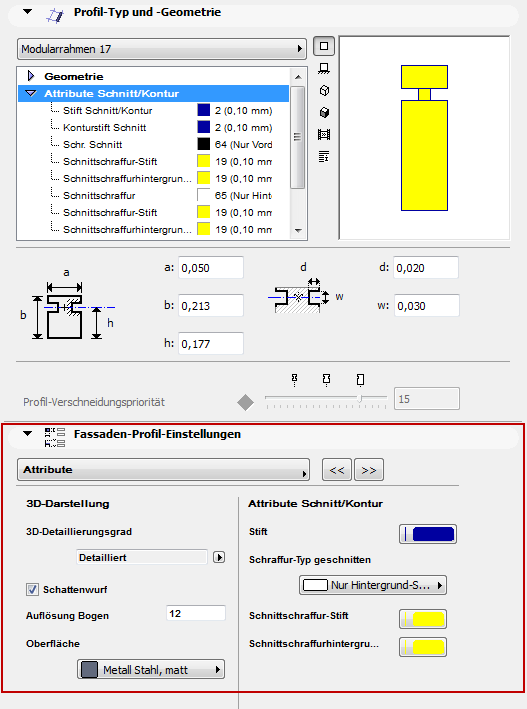

Dieses Teilfenster wird verwendet, wenn das Profil ein GDL Objekt ist, das ein individuelles Schnittstellen-Script verwendet.

Wenn diese Bauteilkonturlinie-/Stift-Einstellungen im Grundriss und im Schnitt wirksam sein sollen, markieren Sie Attribute für den Profil-Typ aktivieren im Paneel Grundriss und Schnitt der Fassaden-System-Einstellungen.

Fassaden-Einstellungen: Profilseiten: Teilfenster Modell

Über dieses Teilfenster wird die 3D-Darstellung der Fassade eingestellt.

•Wenn der Profil-Typ ein GDL Objekt ist, wird die dem GDL-Objekt zugewiesene Oberfläche verwendet.

•Ist der Profil-Typ ein integriertes Standardprofil, oder verwendet es kein Benutzeroberflächen-Script, so wird die Oberfläche aus dem Baustoff abgeleitet.

Oberfläche überschreiben: Verwenden Sie dieses Popup, wenn Sie die dieser Profil-Klasse zugewiesene Oberfläche überschreiben wollen.

•Zum Überschreiben von Oberflächen müssen Sie zunächst die Markierung des Felds Oberfläche des Profil-Baustoffs verwenden aufheben.

Fassaden-Einstellungen: Profilseiten: Teilfenster Kennzeichen und Kategorien

Siehe Teilfenster Kennzeichen und Kategorien.
