Grundrissdarstellung von Fenstern/Türen: Symbolisch vs. Projiziert

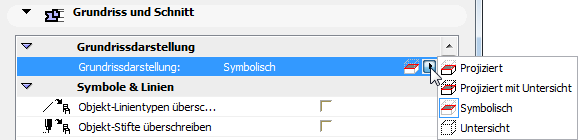

Verwenden Sie die Grundrissdarstellung in den Tür-/Fenstereinstellungen (Teilfenster Grundriss und Schnitt), um zu steuern, wie die Öffnung angezeigt werden soll:

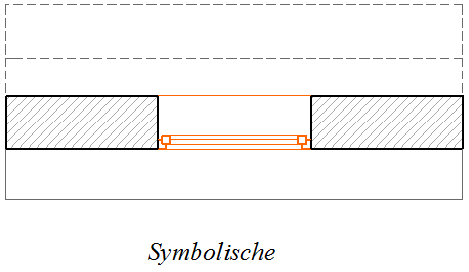

Symbolisch (Standard-Einstellung): Dies ist das Standardsymbol des Objektes, das unabhängig vom 3D-Modell-Erscheinungsbild des Elementes definiert wird.

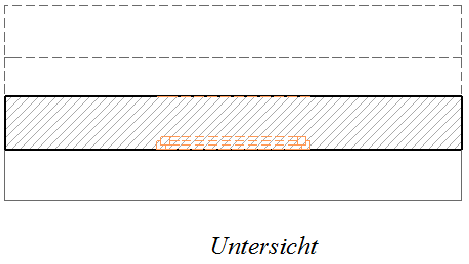

Untersicht: die Kontur der symbolischen 2D-Ansicht des Elementes wird unter Verwendung seiner über dem Schnitt liegenden Attribute gezeigt.

Anmerkung: Definieren Sie die Attribute (Linientyp, Stift) der über der Schnittfläche liegenden Bauteile im Grundriss und Schnitt-Teilfenster der Tür-/Fenstereinstellungen.

win_slantedWall_symbolic.png   win_slantedWall_overheadAll.png

Siehe GDL Objekte/Attribute von Türen/Fenstern überschreiben.

Im Falle einer geneigten Wand mag jedoch eine realistischere Anzeige der geschnittenen Tür/des geschnittenen Fensters vorzuziehen sein: wählen Sie entweder Projiziert oder Projiziert mit Untersicht, um alle Teile des Fensters in einer geneigten Wand zu sehen.

Projiziert: Zeigt einen Schnitt des 3D-Modells und seinen ungeschnittenen Teil (nach unten geblickt).

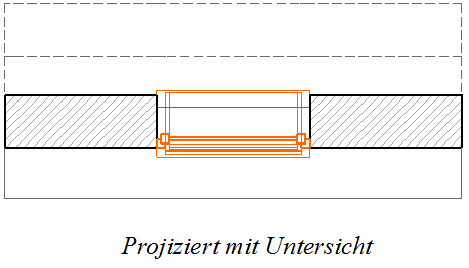

Projiziert mit Untersicht: zeigt den geschnittenen Teil des 3D-Modells des Elementes sowie den Oberteil des Elementes (d. h. den Teil des Elements, der über der Grundriss-Schnittebene liegt, sowie seinen ungeschnittenen (unteren) Teil).

DoorProjected1.png   DoorProjected2.png
