断面/立面/展開図ウィンドウには、要素の材質のカラーや、投影部分のベクトルハッチングを表示できます。
材質カラーを表示するには
1.断面図/立面図/展開図の設定ダイアログボックスの［モデル表示］パネルを開きます。
2.［投影表面を塗りつぶし］を選択して、次の2つのオプションのどちらかを有効にします。

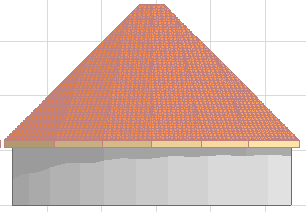

•［要素の元の材質カラー（シェードあり）］：面に、要素の元の材質カラーが表示されます。表示カラーには、下の画像に示すようにシェーディングエフェクトが適用されます。
•［要素の元の材質カラー（シェードなし）］：面に、要素の元の材質カラーが表示されます。表示カラーにはシェーディングエフェクトは適用されません。表面カラーは表面全体で均一になります。
3.材質のベクトルハッチングがある場合、［ベクトル3Dハッチング］を確認して表示します。
材質のカラーおよびベクトルハッチングは、断面/立面/展開図ウィンドウ内にある要素の投影表面にのみ表示できます。
