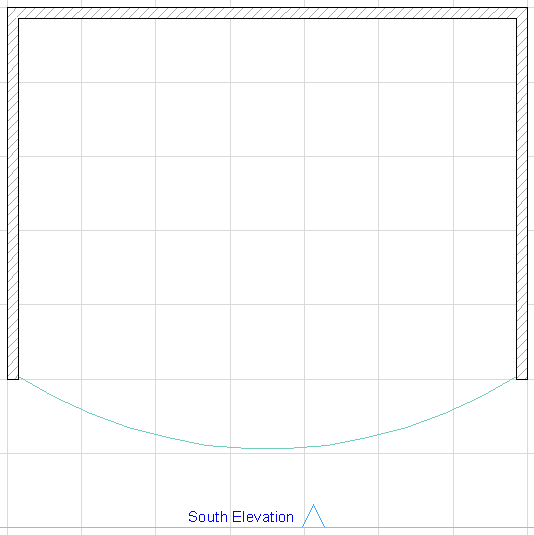

平面図にある次の建物は、曲線スラブに基づいています。
南立面に曲線カーテンウォールを追加するには、次の手順に従います。
カーテンウォールツールを有効にして、情報ボックスから3点図形作成法を選択します。

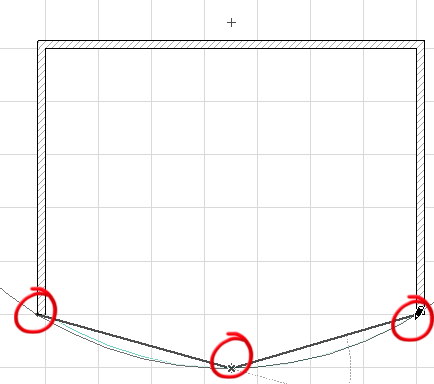

3つの点をクリックして、カーテンウォールの基準円弧を定義します。
4回目のクリックで、壁の両終端と円柱の中心点で形成される角度を定義します。
太陽カーソルをクリックして、カーテンウォールの「外側」を定義します。［カーテンウォールを配置］ダイアログが表示されるので、カーテンウォールの高さを入力します。ここでは、6200mmと入力します。
曲線カーテンウォールの場合、勾配を設定できません。勾配は常に垂直となります。
注記：［カーテンウォールを配置］ダイアログボックスの［位置決め］部分のアイコンから、3つの方法でカーテンウォールの高さを定義できます。
詳細は、「［カーテンウォールを配置］ダイアログボックス：平面図と3Dウィンドウ」を参照してください。
［配置］をクリックして、ダイアログを閉じます。カーテンウォールが配置されます。

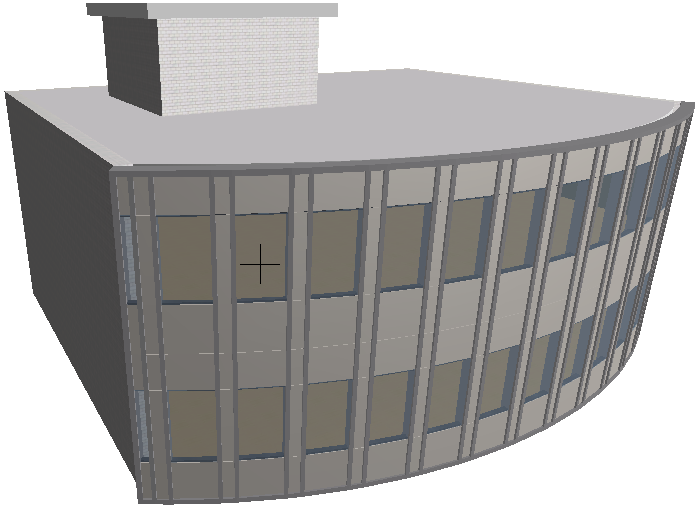

3Dウィンドウで結果を確認します。
カーテンウォールの部材を個別に編集するには、カーテンウォールを選択して、［編集］ボタンをクリックします（平面図または断面/立面図でカーテンウォールを選択した場合は、［3Dで編集］ボタンをクリックします）。
