3Dウィンドウでの半円柱カーテンウォールの作成

3Dウィンドウで、半円柱カーテンウォールをスラブに配置します。

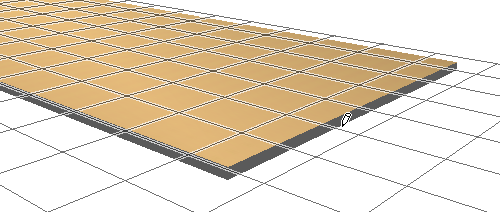

半径と軸図形作成法と水平入力面法を選択します。

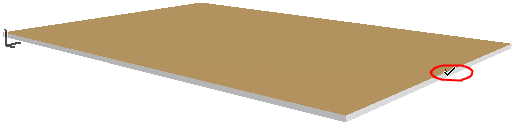

スラブをクリックし、対応する水平入力面を配置します。

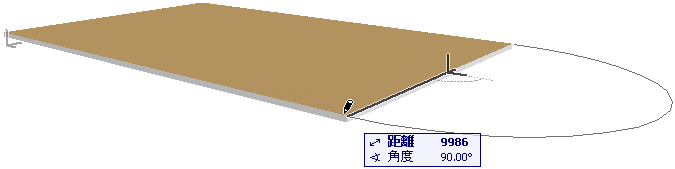

スラブの中心点を特定し、1回クリックします。半円柱の軸がこの点を通過します。

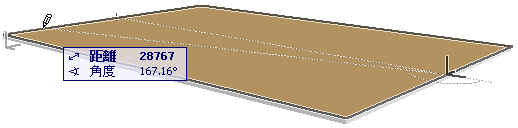

マウスボタンを押したまま、カーソルをスラブの最終端まで移動し、クリックして半円柱の半径を定義します。画面上で、簡単に構造を確認できます。

カーソルを動かして、押し出されるカーテンウォールの長さを定義し、クリックしてカーテンウォールを完成させます。

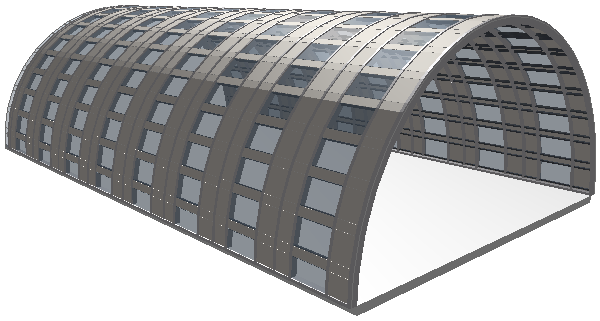

3Dで結果を確認します。
