モルフの隅切り/面取り

2Dまたは3Dウィンドウで、モルフの角や辺を隅切り/面取りすることができます。

隅切り/面取り操作は、新規作成された1つまたは複数のモルフ面に影響を及ぼすことに注意してください。これらの新しい面は、常に元のモルフのデフォルトの材質を継承します。

モルフコーナーの隅切り/面取り

1.モルフを選択して、いずれかのコーナーでペットパレットを開きます。

2.[コーナーを隅切り/面取り]コマンドを選択して目的のオプションを適用します。

ChamferCorner1.png                  ChamferCorner2.png

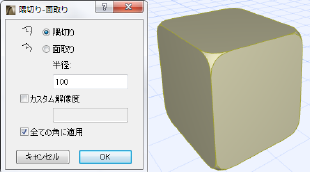

モルフの全てのコーナーに適用する場合は、該当するボックスをオンにします。


モルフ辺の隅切り/面取り

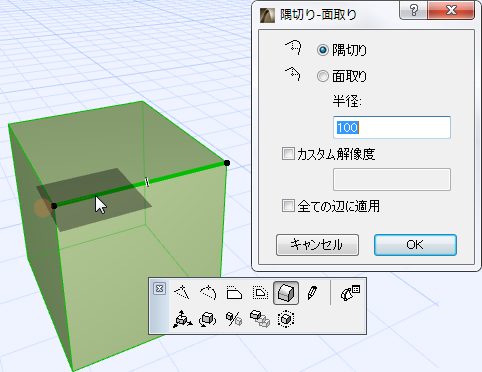

1.選択したモルフの辺(または選択した1つまたは複数の辺)でペットパレットを開きます。

2.[辺を隅切り/面取り]コマンドを選択して目的のオプションを適用します。

FilletEdge1.png             FilletEdge2.png

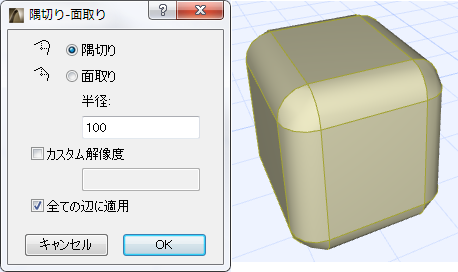

モルフ全体を選択した場合、該当するボックスをオンにすると、隅切り/面取りを全ての辺に適用できます。
