シンボル設定（StairMaker）

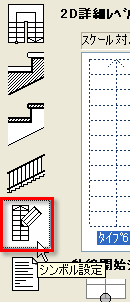

注記：このタブページは、StairMaker編集ウィンドウの一部です。このタブページにアクセスするには、ArchiCADの階段ツールを有効にし、階段ツールの設定を開き、［階段を作成］コマンドまたは［階段を編集］コマンドをクリックします。標準階段タイプを選択します。表示される階段編集ウィンドウの左の5つのボタンから［シンボル設定］ボタンをクリックします。

このコントロールを使用して、カスタムStairMaker階段の2D表示の定義と編集を行います。

このタブページの各コントロールについては、「［シンボル設定］タブページ」を参照してください。

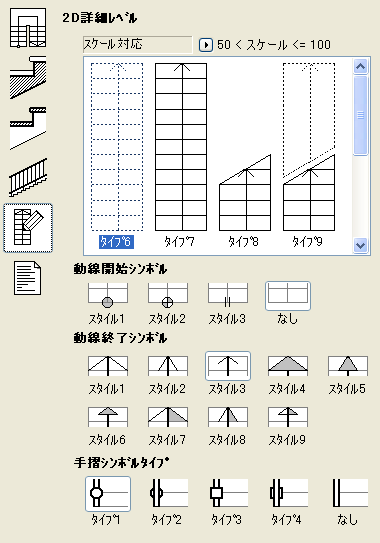

2D詳細レベルセクションのコントロールを使用すると、階段、階段の移動線、手摺りの2Dシンボルのシンボルの選択に関するグラフィカルなフィードバックが得られます。

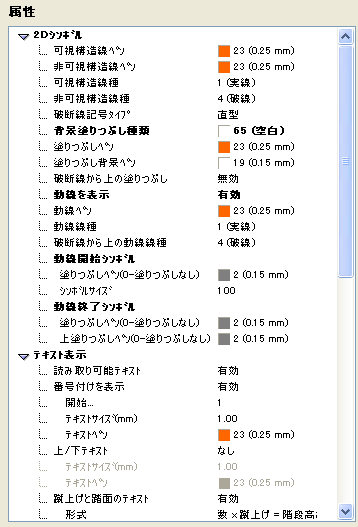

属性は、2Dシンボルタイプ、移動線の設定、テキスト表示、シンボルでの手摺りの表示、シンボルでのささらげたの表示、フロア対応設定、配置フロアの階上を2D表示など、論理グループ内の全てのパラメータを表示します。

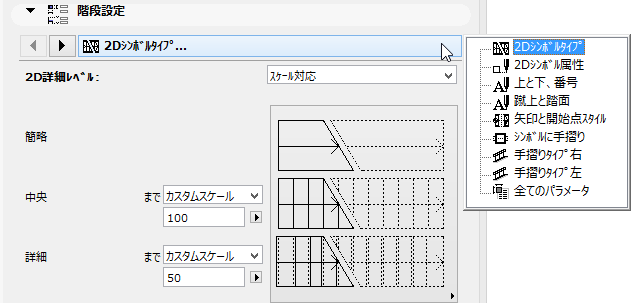

StairMaker階段を作成して保存すると、このパラメータを［階段の設定］ダイアログボックスから直接編集できます。
