どのタイプの梁にも穴を開けることができます。穴は円形または矩形で、異なる形状とサイズの穴を同じ梁に配置できます。
穴は梁を配置してから定義します。穴の図形作成法は、選択した［梁の設定］ダイアログボックスの［モデル］パネルで定義されます。
1.目的の梁を選択し、梁ツールが有効になっていることを確認します。
2.辺または基準軸をクリックします。
3.表示されるペットパレットから［梁に穴を挿入］アイコンをクリックします。

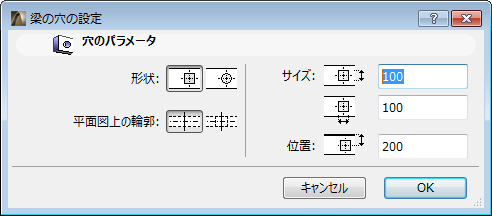

4.［梁の穴の設定］ダイアログボックスが表示され、穴のパラメータを設定できます。
梁の穴の設定を適用する場合は、［OK］をクリックします。直ちに穴が梁に表示されます。

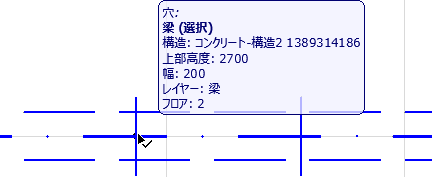

穴を選択するには、梁ツールが有効になっていることを確認し、穴の中心をShiftキーを押しながらクリックします。

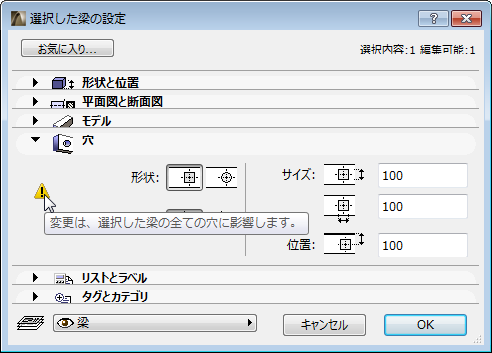

選択して編集できる穴は一度に 1 つだけですが、梁そのものを選択すると、全ての穴を選択して同時に変更できます。

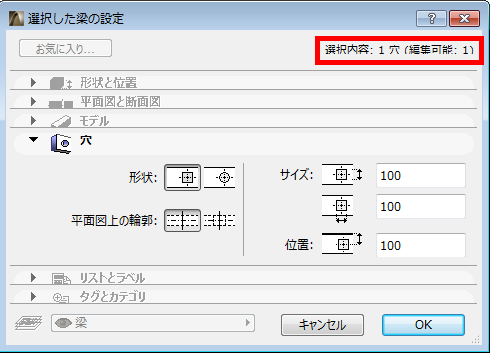

［選択した梁の設定］には、編集中の単一穴（この場合、［穴］パネルのみが有効です）または全ての梁の穴のフィードバックが表示されます。
選択した穴の形状およびサイズを変更するには、［梁の設定］ダイアログボックスまたは情報ボックスのコントロールを使用します。
穴の位置は、図でも変更できます。選択した穴は、平面図ビューで梁に沿って移動できます。

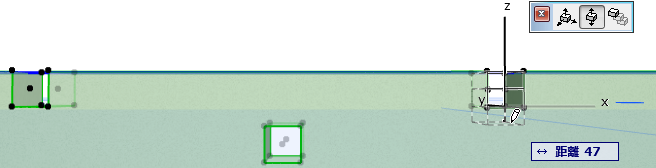

3Dでは、ペットパレットでも穴を上下に移動できます。

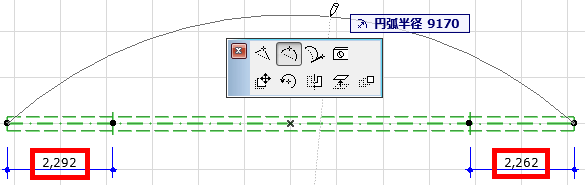

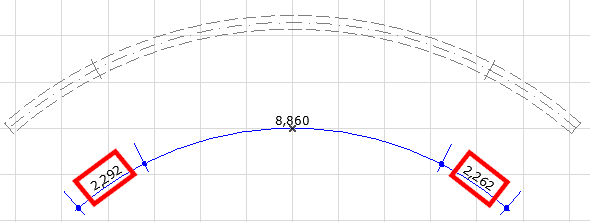

（梁のいずれかの終端から所定の距離をおいて）直線梁に穴を配置し、梁を湾曲させる場合を考えます（下図を参照）。
［梁の穴の位置］ダイアログボックスでは、湾曲梁の穴の新しい位置を処理する方法を選択できます。
［距離を維持］：穴と穴に最も近い梁の終端との距離（中心の梁円弧に沿って測定）は変更されません。
［比率を維持］：梁の長さを基準として、穴の配置を一定に保ちます。
