マンサード屋根を作成するには、2つの異なるレベルを持つ複合平面屋根を2つの異なる勾配に設定します。

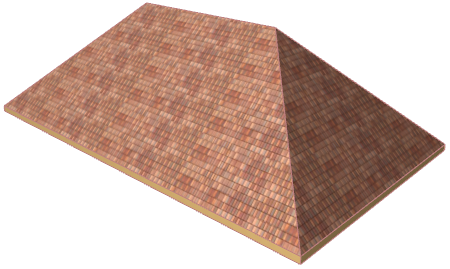

1.通常の寄せ棟屋根から開始します。
2.屋根を選択します。

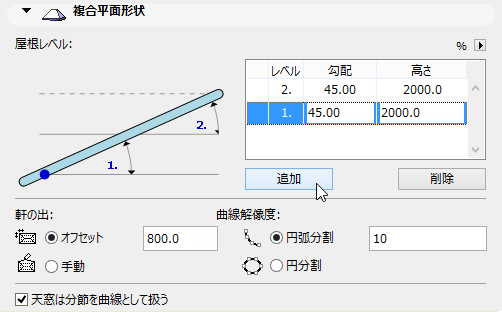

3.屋根の設定の［複合平面形状］パネルで、［追加］をクリックして新しい屋根レベルを追加します。

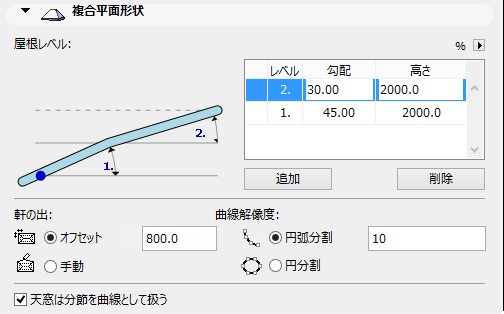

4.各レベルの勾配を調整します。この例では、最初の勾配の大きいレベルは60度です。上部の勾配の小さいレベルは30度です。
5.レベル1が2000 mm（レベル2の開始高度）で終了するようにレベル1の高度を調整します。
6.屋根の設定の［モデル］パネルで、適宜、材質を調整します。
7.必要に応じて屋根のその他の設定を変更します。この例では、軒の出のオフセットをゼロに設定しています。

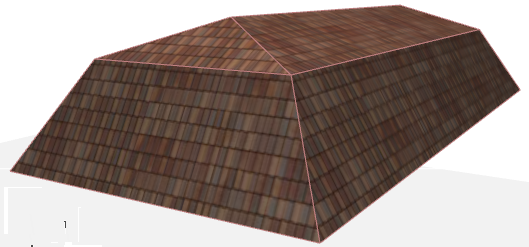

8.［OK］をクリックして、屋根の設定を閉じます。マンサード屋根が完成しました。
必要に応じて、［平面のカスタム設定］でパラメータを変更して、マンサード屋根の個々の平面のカスタム属性を定義してください。この設定には編集時にペットパレットからアクセスできます。
「屋根平面をカスタマイズする」を参照してください。
例えば、上方の屋根レベルの両端の屋根平面を切妻にして、入母屋屋根を作成できます。
「入母屋屋根」を参照してください。
屋根レベルの形状はさらに細かく編集できます。
「屋根レベルを編集する」を参照してください。
