回転シェルの編集オプション

回転シェルの軸または断面形状を選択します。軸の端点は大きなホットスポットによって区別されます。これはシェルの基部高さを表します。

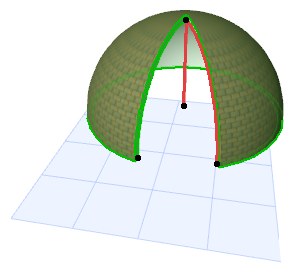

•回転角を編集

選択したシェルの断面形状をクリックすると、ペットパレットにこのコマンドが表示されます。回転角を編集を選択します。

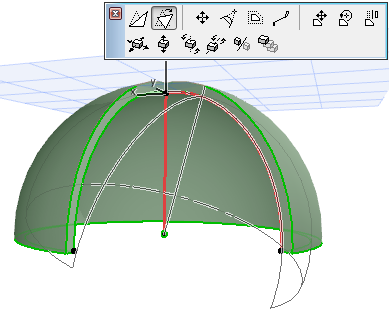

•軸傾斜

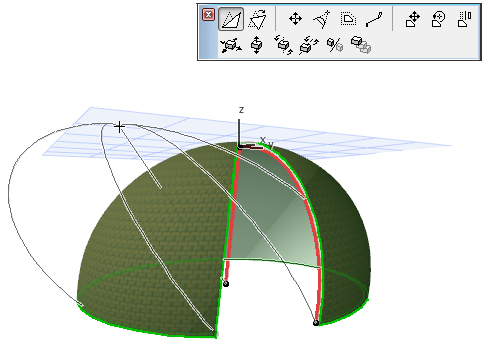

•傾斜軸

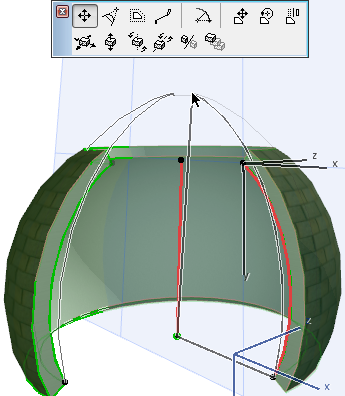

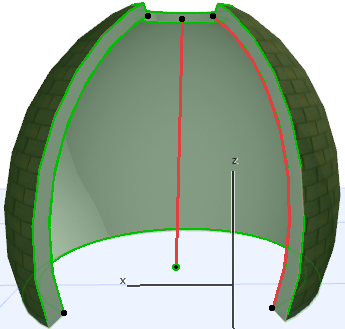

•断面形状の頂点を移動

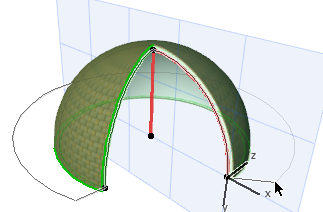

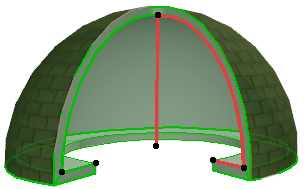

•断面形状を継続

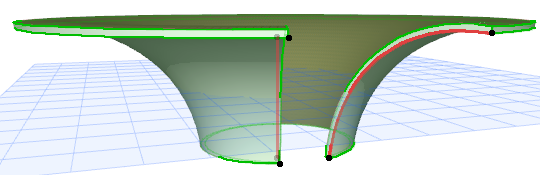

•断面形状を回転

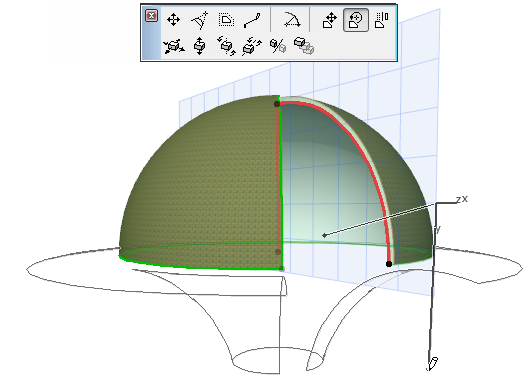

ペットパレットから［断面形状を回転］コマンドを選択します。（その他の要素の回転時に）点をクリックして回転軸を描画します。クリックすると回転が終了します。

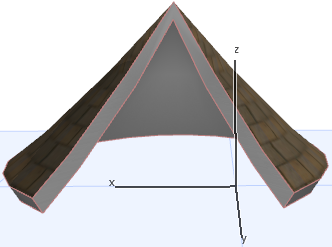

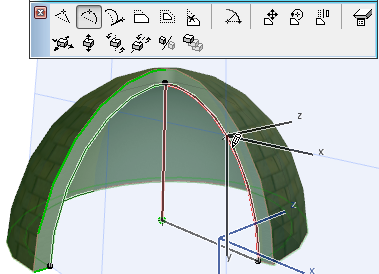

•辺を湾曲

シェル断面形状に沿ってをクリックすると、ペットパレットにこのコマンドが表示されます。
