屋根フィールド

説明

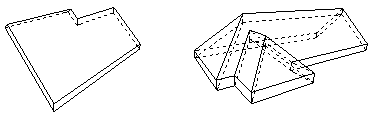

図形作成法

単一平面、複合平面

厚さ

基準面から垂直に測定した屋根の厚さ。厚みの値は、屋根の設定の［形状と位置］パネルまたは情報ボックスで設定します。

垂直方向厚さ

基準面から垂直に測定した屋根の厚さ。厚みの値は、屋根の設定の［形状と位置］パネルまたは情報ボックスで設定します。

屋根レベル

複合レベル屋根の場合、リスト表示される屋根平面が属する屋根レベルを示します。屋根レベルは、屋根の設定の［形状と位置］パネルまたは情報ボックスで確認できます。

屋根レベルの番号が表示されます。

勾配

屋根の勾配。これは［形状と位置］パネルで設定しますが、屋根平面に対してカスタマイズ可能です。

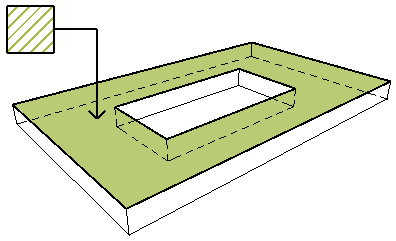

表面塗りつぶし

屋根に割り当てられた表面塗りつぶし（存在する場合）の名前

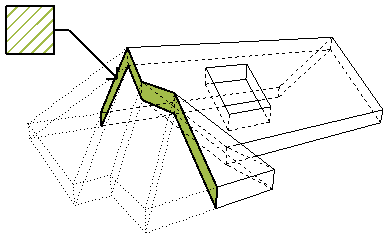

切り取りボディ

回転軸の下部または輪郭線の下部のいずれかで、屋根の設定の［モデル］パネルで設定します。この屋根で切り取りを行うときに、その他の要素に作用する切り取りボディの形状を定義します。

ビルディングマテリアル/複合構造

屋根に割り当てられたビルディングマテリアルまたは複合構造の名前

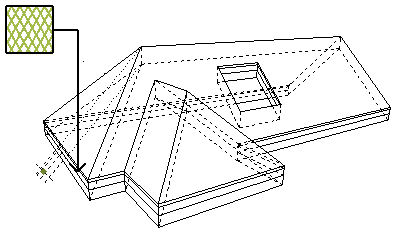

壁断熱材厚

「屋根断熱材層タイプ」（［オプション］→［プロジェクト設定］→［計算単位/規則］）として定義される層の厚さ

穴および天窓

穴には、以下のものがあります。

1.天窓ツールを使用して屋根に配置された、天窓によって切り取られた穴

2.屋根に手動で追加された穴

屋根の「開口部」は天窓にしか設定できません。

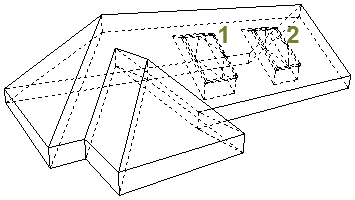

天窓数

屋根に配置された天窓の総数

穴数

屋根に手動で作成された穴と屋根に配置された天窓によって切り取られた穴の総数

開口部表面積

屋根に配置された全ての天窓の総面積

穴表面積

全ての天窓と屋根に手動で描画された全ての穴の総面積

辺材質

屋根の設定の［モデル］パネルで、屋根の辺に割り当てられた材質の名前

注記：リスト表示された屋根の辺にカスタム材質が割り当てられている場合でも、リスト表示される材質は屋根の設定の［モデル］パネルに表示される屋根の辺材質です。

上面材質

屋根の設定の［モデル］パネルで、屋根の上面に割り当てられた材質の名前

注記：リスト表示される屋根平面にカスタム材質が割り当てられている場合、そのカスタム材質が表示されます。

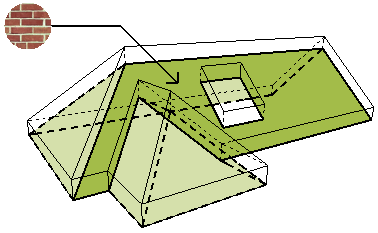

下面材質

屋根の設定の［モデル］パネルで、屋根の下面に割り当てられた材質の名前

注記：リスト表示される屋根平面にカスタム材質が割り当てられている場合、そのカスタム材質が表示されます。

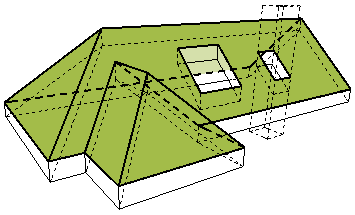

上部の正味表面積

屋根の上部の表面積。ただし、穴の表面積が減算され、ソリッド編集も考慮されます。

下部の正味表面積

屋根の下部の表面積。ただし、穴の表面積が減算され、切り取りとソリッド編集も考慮されます。

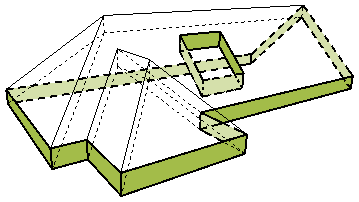

辺の正味表面積

屋根の全ての辺の総面積。ただし、穴の面積が減算され、切り取りとソリッド編集も考慮されます。

上部の総表面積

穴の面積を含む屋根の上部の面積。面積は切り取りによって減算されますが、ソリッド編集は考慮されません。

下部の総表面積

穴の面積を含む屋根の下部の面積。面積は切り取りによって減算されますが、ソリッド編集は考慮されません。

屋根辺総表面積

穴の面積を含む屋根の辺の総面積。面積は切り取りによって減算されますが、ソリッド編集は考慮されません。

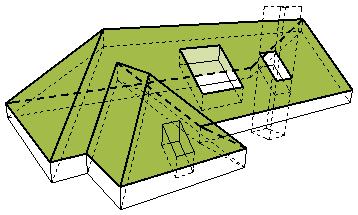

条件付き上部表面積

切り取りとソリッド編集を考慮した屋根の上部の面積。穴の面積が減算されるのは、穴が所定の面積を超える場合のみです（［オプション］→［プロジェクト設定］→［計算単位/規則］の 「屋根減算」で定義）。

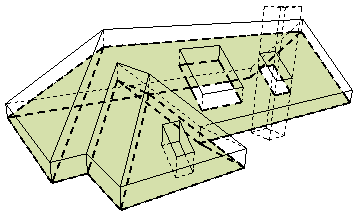

条件付き下部表面積

切り取りとソリッド編集を考慮した屋根の下部の表面積。穴の面積が減算されるのは、穴が所定の面積を超える場合のみです（［オプション］→［プロジェクト設定］→［計算単位/規則］の「屋根減算」で定義）。

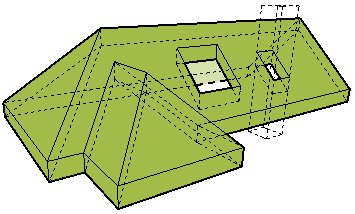

体積

穴の面積を減算し、切り取りとソリッド編集を考慮した体積

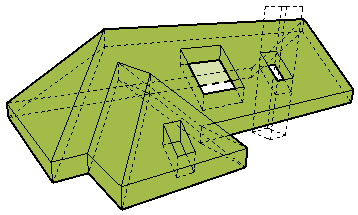

条件付き体積

屋根の条件付き体積で、切り取りとソリッド編集は考慮されます。穴の面積が減算されるのは、穴が所定の体積を超える場合のみです（［オプション］→［プロジェクト設定］ →［計算単位/規則］の「屋根減算」で定義）。

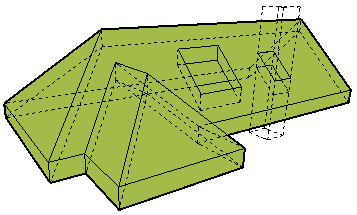

総体積

穴の体積を含む屋根の体積。体積は切り取りによって減算されますが、ソリッド編集は考慮されません。

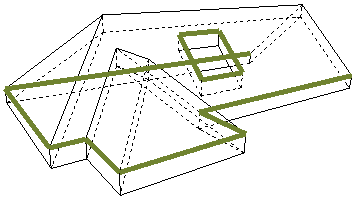

外周

穴の外周を含む屋根の 3D 形状の総外周

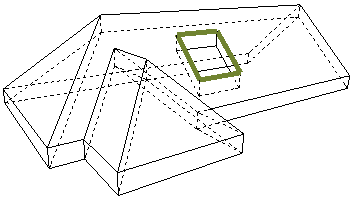

穴外周

屋根の全ての穴の総外周
