シェルリストパラメータ

シェルフィールド

説明



図形作成法

シェルの作成に使用する図形作成法

•押出

•回転

•ルール

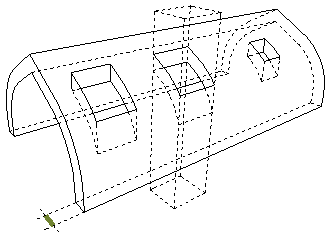

厚さ

基準面から垂直に測定したシェルの厚み。厚みの値は、シェルの設定の［形状と位置］パネルまたは情報ボックスで設定します。

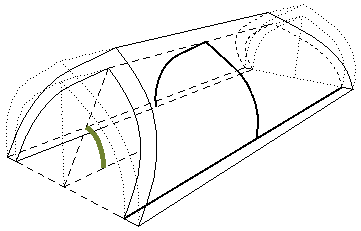

開始角

押出シェル専用フィールド。押出シェルの開始点でシェルの傾斜角度に合わせて測定したシェル断面形状の角度。開始角は、シェルの設定の［押出設定］パネルまたは情報ボックスで設定します。

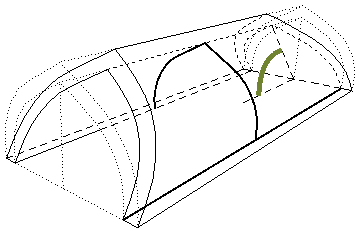

終了角

押出シェル専用フィールド。押出シェルの終了点でシェルの傾斜角度に合わせて測定したシェル断面形状の角度。終了角は、シェルの設定の［押出設定］パネルまたは情報ボックスで設定します。

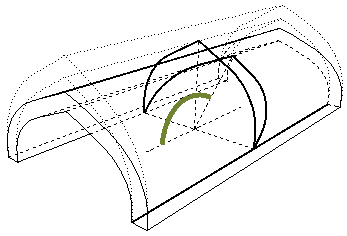

歪み角

歪み角は、シェルの設定の［押出設定］/［回転設定］パネルまたは情報ボックスで設定します。

押出シェルの場合：シェル平面に合わせて測定したシェル断面形状の角度。デフォルトでは90度ですが、これを変更すると、シェル断面形状を斜めに押し出して、歪んだ形状のシェルを作成できます。

回転シェルの場合：シェルの面角度に合わせて測定した回転シェルの軸の角度。


回転角

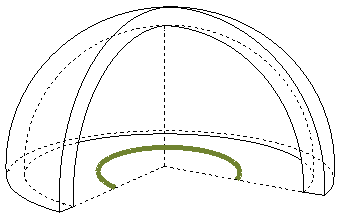

回転シェル専用フィールド。シェルが軸の周囲を回転する角度。回転角は、シェルの作成時にグラフィカルに設定するか、シェルの設定の［回転設定］パネルまたは情報ボックスで設定します。

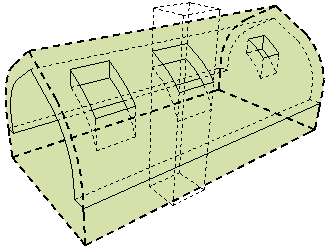

切り取りボディ

•編集可能

•上部

•下部

これはシェルの設定の［モデル］パネルで設定します。シェルで切り取りを行うときに、その他の要素に作用する切り取りボディの形状を定義します。


ビルディングマテリアル/複合構造

シェルに割り当てられたビルディングマテリアルまたは複合構造の名前

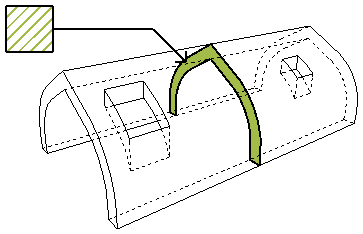

壁断熱材厚

「シェル断熱材塗りつぶし種類」（［オプション］→［プロジェクト設定］→［計算単位/規則］）として定義される塗りつぶしの厚さ


穴および天窓

穴には、以下のものがあります。

1. 天窓ツールを使用してシェルに配置された、天窓によって切り取られた穴

2. シェルに手動で追加された穴

シェルの「開口部」は天窓にしか設定できません。

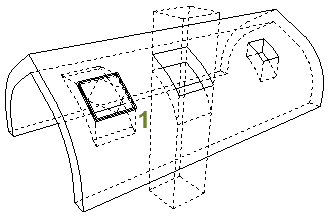

天窓数

シェルに配置された天窓の総数

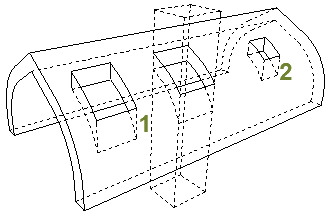

穴数

シェルに手動で作成された穴とシェルに配置された天窓によって切り取られた穴の総数

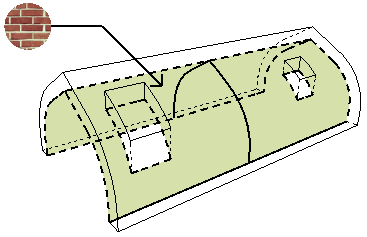

基準側のシェルの材質

シェルの設定の［モデル］パネルで、「基準側の材質」のコントロールで定義されたシェルの材質の名前

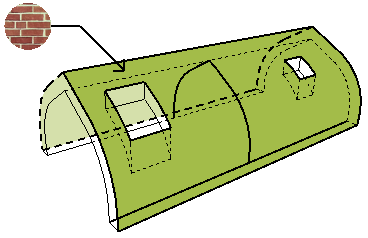

基準側と反対側のシェルの材質

シェルの設定の［モデル］パネルで、「反対側の材質」のコントロールで定義されたシェルの材質

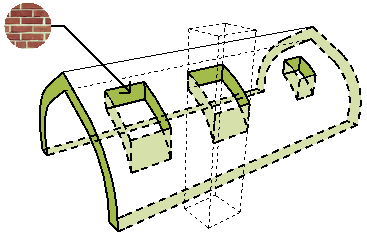

辺材質

シェルの設定の［モデル］パネルで、シェルの辺に割り当てられた材質の名前。

注記：リスト表示されたシェルの辺にカスタム材質が割り当てられている場合でも、リスト表示される材質はシェルの設定の［モデル］パネルに表示されるシェルの辺材質です。

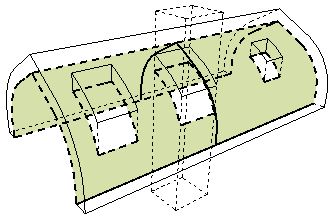

基準側の正味表面積

穴の面積を減算した基準側のシェルの表面積。ソリッド編集は考慮されません。（基準側：断面形状線が描画される側）。


基準側と反対側の正味表面積

基準側と反対側のシェルの表面積。ただし、穴の面積が減算され、切り取り、シェル輪郭、およびソリッド編集も考慮されます（基準側：断面形状線が描画される側）。

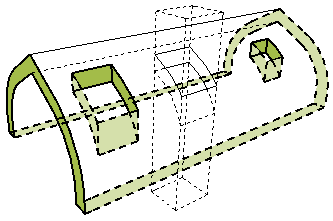

辺の正味表面積

シェルの全ての辺の総表面積

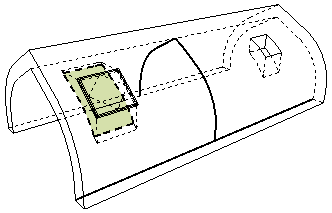

開口部表面積

シェルに配置された全ての天窓の総面積

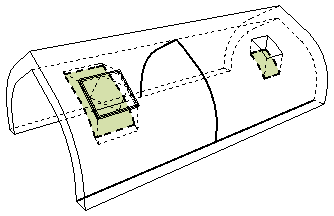

穴表面積

全ての天窓とシェルに手動で描画された全ての穴の総面積

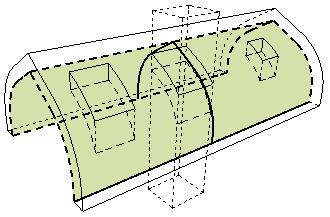

基準側の総表面積

穴の面積を含む基準側のシェルの表面積。面積は切り取りとシェル輪郭によって減算されますが、ソリッド編集は考慮されません。

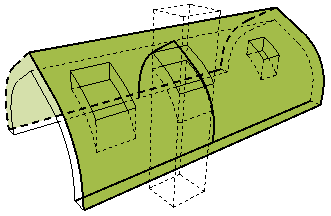

基準側と反対側の総表面積

穴の面積を含む基準側と反対側のシェルの表面積。面積は切り取りとシェル輪郭によって減算されますが、ソリッド編集は考慮されません。

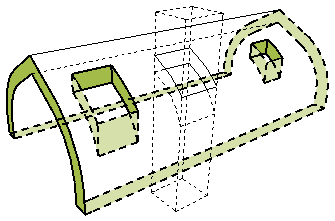

辺の総表面積

穴の面積を含むシェルの全ての辺の表面積。面積は切り取りとシェル輪郭によって減算されますが、ソリッド編集は考慮されません。


基準側の条件付き表面積

切り取り、シェル輪郭、ソリッド編集を考慮したシェルの基準側の表面積。穴の面積が減算されるのは、穴が所定の面積を超える場合のみです（［オプション］→［プロジェクト設定］→［計算単位/規則］の「シェル減算」で定義）。

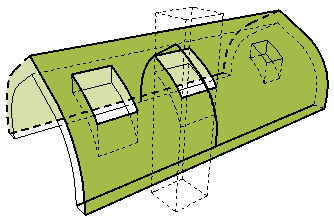

基準側と反対側の条件付き表面積

切り取り、シェル輪郭、ソリッド編集を考慮したシェルの基準側と反対側の表面積。穴の面積が減算されるのは、穴が所定の面積を超える場合のみです（［オプション］→［プロジェクト設定］→［計算単位/規則］の「シェル減算」で定義）。

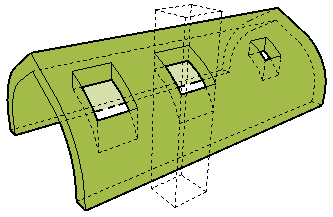

正味体積

正味体積は穴の面積を減算し、切り取り、シェル輪郭、およびソリッド編集を考慮した値です。

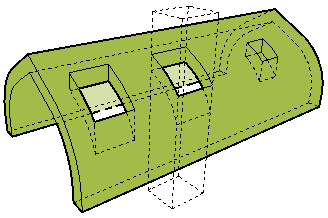

条件付き体積

条件付き体積に穴が考慮されるのは、穴が最小値を超える場合のみです（最小値は［オプション］→［プロジェクト設定］→［計算単位/規則］で定義）。切り取り、シェル輪郭、およびソリッド編集は考慮されます。

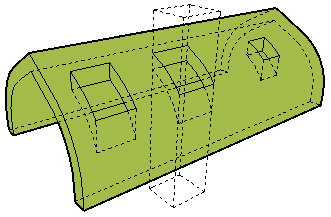

総体積

穴の体積を含むシェルの体積。体積は切り取りとシェル輪郭によって減算されますが、ソリッド編集は考慮されません。

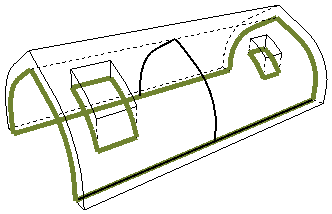

外周

穴の外周を含むシェルの3D輪郭線の総外周

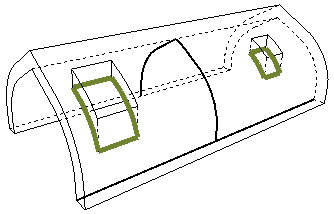

穴外周

シェルの全ての穴の総外周
