天窓リストパラメータ

天窓フィールド	説明
2Dシンボル	天窓の2Dシンボル（平面図に表示）
3D背面ビュー	天窓の3Dシンボル（「背面」は開口線の方向によって示されます）
3D前面平行投影	天窓の平行投影の3Dシンボル（「前面」は開口線の方向によって示されます）
3D前面ビュー	天窓の3Dシンボル（「前面」は開口線の方向によって示されます）
音響等級	音響等級値。これは設定ダイアログの［パラメータ］パネルの［リストパラメータ］セクションで定義します。	音響等級の値が表示されます。

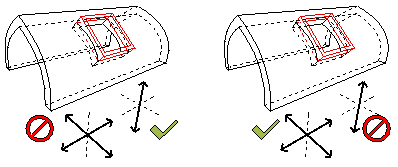

屋根の条件	「水平」または「垂直」。これは天窓の設定の［プレビューと位置］パネルで設定します。基盤となる屋根の形状が修正された場合の、天窓の移動位置の制約を定義します。

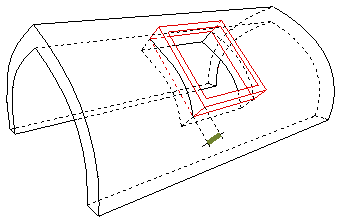

縁高さ	天窓のフレームが屋根/シェル平面から押し出される距離（ゼロの場合、天窓は平面上に平坦に配置されます）
防火等級	防火等級パラメータの値。これは設定ダイアログの［パラメータ］パネルの［リストパラメータ］セクションで定義します。	防火等級の値が表示されます。
ゾーンから	天窓の開口元のゾーンの名前	ゾーン名が表示されます。
ゾーン番号から	天窓の開口元のゾーンの番号	ゾーン番号が表示されます。

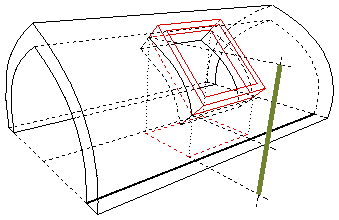

上端高さ	天窓上端の高さ。これは［プレビューと位置］パネルに表示され、同パネルで定義する［垂直固定位置］から測定されます。
マーカーテキスト	マーカーテキスト。これは設定ダイアログボックス（［寸法マーカー］パネルの［テキストをカスタマイズ - マーカーテキスト］パラメータ）で指定します。このテキストはデフォルトでは要素のID番号と同じですが、ここでカスタムテキストを割り当てることができます。	マーカーテキストが表示されます。
公称寸法	幅×高さ。各値は［プレビューと位置］パネル（または［天窓の設定］パネル）の［幅］と［高さ］のフィールドから取得されます。

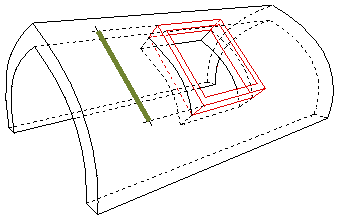

有効高さ	高さの値。値は［プレビューと位置］パネル（または［天窓の設定］パネル）の［高さ］フィールドから取得されます。
公称幅×高さ×厚さ	開口部寸法が「高さ×幅×シェル/屋根厚さ」として表示されます。これらは開口部の設定ダイアログボックスで「公称」として定義する開口サイズの高さと幅のパラメータと、開口部が配置されるシェル/屋根の厚さです（［窓/ドア開口部図面用体積］と同じ）。
有効幅	幅の値。値は［プレビューと位置］パネル（または［天窓の設定］パネル）の［幅］フィールドから取得されます。
ホストシェル/屋根のID	天窓が配置される屋根またはシェルのID	シェル/屋根のIDが表示されます。
プレビュー画像	あらかじめ定義されている天窓のプレビュー画像

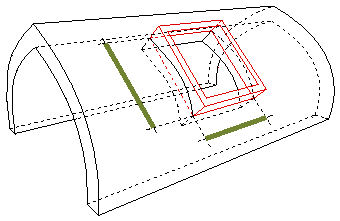

シェル/屋根の開口部寸法	天窓によって切り取られた開口部の幅×高さ

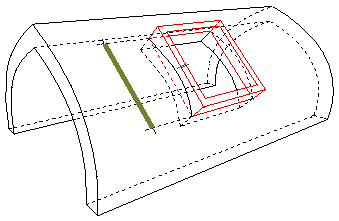

シェル/屋根の開口部高さ	天窓によって切り取られた開口部の高さ

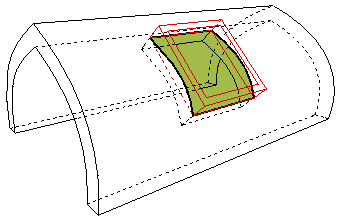

シェル/屋根の開口部表面積	天窓によって切り取られた開口部の表面積

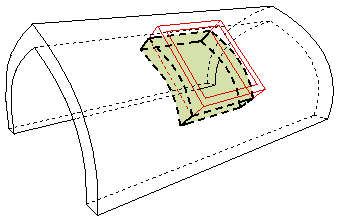

シェル/屋根の開口部体積	天窓によって切り取られた開口部の体積。体積はシェル/屋根からGDL開口部を切断して生成される穴に基づいて計算されます。

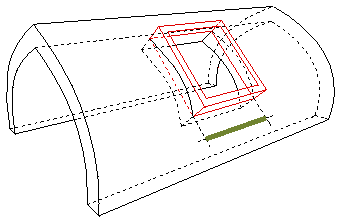

シェル/屋根の開口部幅	天窓によって切り取られた開口部の幅

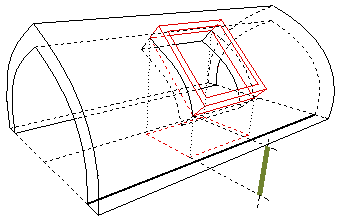

下端高さ	天窓下端の高さ。これは［プレビューと位置］パネルに表示され、同パネルで定義する［垂直固定位置］から測定されます。

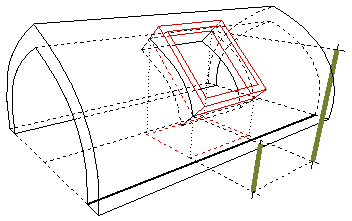

下端/上端値	下端/上端の高さ。これは設定ダイアログボックスの［プレビューと位置］パネルで定義します（上端または下端から屋根基準線または現在のフロア/別のフロアまでの距離が測定されます）。

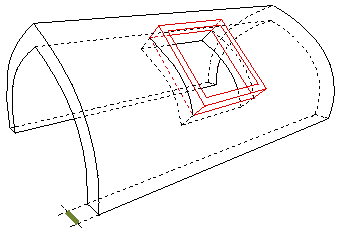

厚さ	天窓が配置される親の屋根/シェルの厚み
ゾーンへ	天窓の開口先のゾーンの名前	ゾーン名が表示されます。
ゾーン番号へ	天窓の開口先のゾーンの番号	ゾーン番号が表示されます。

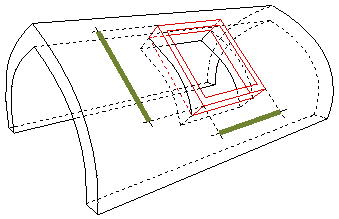

ユニット寸法	天窓ユニットの幅と高さ。これは設定ダイアログボックス（［パラメータ］パネルまたは［カスタム設定］パネル内）で定義します。

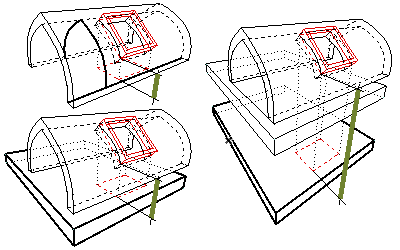

垂直固定位置	これは［プレビューと位置］パネルで定義します。上端/下端の高さは垂直固定位置に基づいて測定されます。
