オブジェクト/階段/ランプフィールド |
説明 |
|
|
2Dシンボル |
オブジェクトの2Dシンボル |
|
|
3D背面ビュー |
オブジェクトのシェーディング3Dシンボル |
|
|

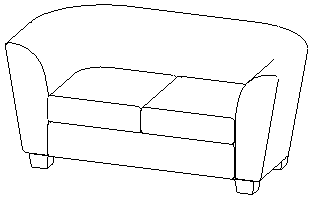

3D前面平行投影 |
オブジェクトのシェーディング3Dシンボル |
|
|
3D前面ビュー |
オブジェクトのシェーディング3Dシンボル |
|
|
3D左側面ビュー |
オブジェクトのシェーディング3Dシンボル |
|
|
3D右側面ビュー |
オブジェクトのシェーディング3Dシンボル |
|
|

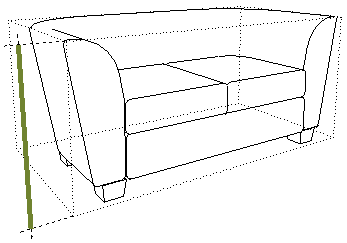

高さ（Zサイズ） |
オブジェクトの高さ。これはオブジェクトの設定の［プレビューと位置］パネルにある［高さ］フィールドで定義します。 |
|
|

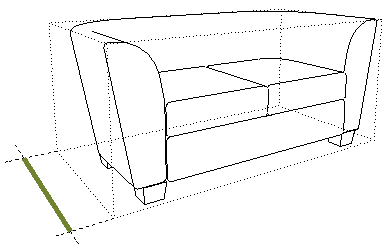

幅（B） |
オブジェクトの幅。これはオブジェクトの設定の［プレビューと位置］パネルにある「寸法1」フィールドで定義します。 |
|
|

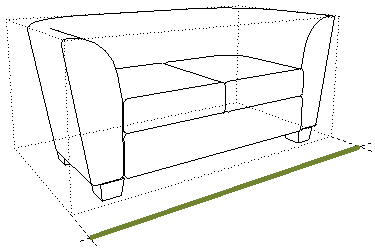

長さ（A） |
オブジェクトの長さ。これはオブジェクトの設定の［プレビューと位置］パネルにある「寸法2」フィールドで定義します。 |
|
|

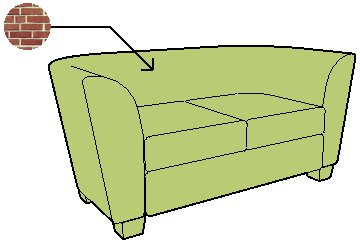

材質 |
オブジェクトの材質。これはオブジェクトの設定の［モデル］タブページで割り当てます。 |
|
|

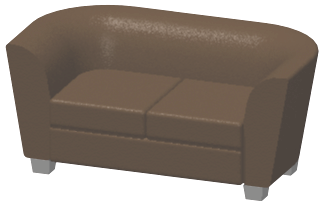

プレビュー画像 |
あらかじめ定義されているドア/窓のプレビュー画像 |
|
|

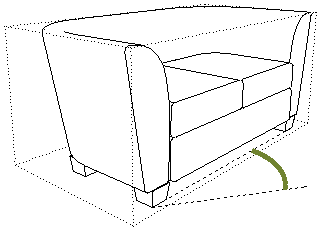

回転角 |
デフォルト位置からのオブジェクトの回転角（オブジェクトの設定の［プレビューと位置］パネルで回転角を入力するか、プロジェクトでグラフィカルに回転させます） |
|
|

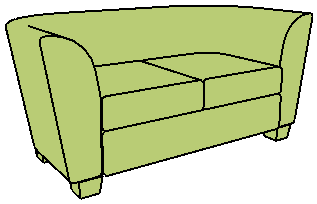

表面積 |
オブジェクトの面積。これはGDLスクリプトで定義する3Dパラメータに基づいて計算されます。 |
|
|

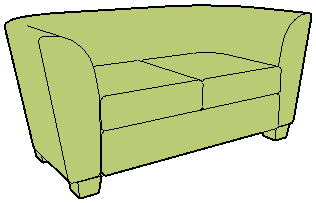

体積 |
オブジェクトの体積。これはGDLスクリプトで定義する3Dパラメータに基づいて計算されます。 |
|
|
青色 |
青色のランプ光源の構成要素。これはランプの設定の［パラメータ］パネルにある［カラー］フィールドで設定します。 |
|
|
緑色 |
緑色のランプ光源の構成要素。これはランプの設定の［パラメータ］パネルにある［カラー］フィールドで設定します。 |
|
|
赤色 |
赤色のランプ光源の構成要素。これはランプの設定の［パラメータ］パネルにある［カラー］フィールドで設定します。 |
|
|
照明度 |
照明度の値。これはランプの設定の［パラメータ］パネルにあるスライダを使用して設定します。 |
|
|
光源がオン |
光源のオン/オフ設定。これはランプの設定の［パラメータ］パネルにある電球アイコンを使用して設定します。レンダリングに影響を与えます。 |
|
