Для выбора и применения Набора Перьев воспользуйтесь командой:
Параметры > Реквизиты Элементов > Перья и Цвет
или
Документ > Наборы Перьев > Перья и Цвет.

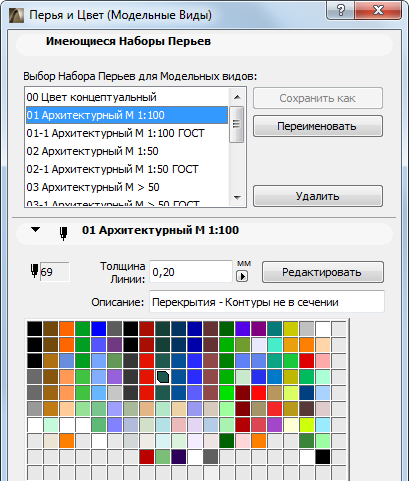

Обе команды открывают один и тот же диалог:
См. Диалоговое Окно Перья и Цвет.
Выберите нужный набор из списка “Имеющихся Наборов Перьев” и нажмите кнопку OK.
Выпадающее меню Панели Оперативных Параметров позволяет быстро изменить Набор Перьев, используемый в текущем модельном виде.
См. Панель Оперативных Параметров.
Применение Отдельного Набора Перьев для Книги Макетов
Вы можете использовать различные наборы перьев для Модельных Видов и Книги Макетов: в названии диалога Перья и Цвет отображается название области, в которой действуют текущие Наборы Перьев (Модельные Виды или Книга Макетов). Эта область зависит от типа окна, активного на момент открытия диалога.
Параметры Наборов Перьев Книги Макетов используются только для элементов, расположенных в макете (Автотекста и элементов Основных Макетов), но не для размещенных чертежей.
Применение Набора Перьев к Чертежу
Вид, размещенный в Макете, автоматически становится Чертежом. По умолчанию размещенный в Макете Чертеж имеет свой собственный набор перьев (сохраненный в параметрах исходного Вида; по умолчанию это - набор перьев, выбранный для Модельных Видов проекта). Однако, вы можете заменить этот набор перьев в панели Свойств, находящейся в диалоге Параметров Чертежа. Сделайте щелчок на выпадающем меню Набор Перьев и выберите подходящий набор, который должен использоваться для данного чертежа.
См. Панель чертежа Спецификации.
Чертежам, имеющим в качестве своего источника внешние файлы, например, файлам DWG/DXF/PDF, размещенным при помощи инструмента Чертеж, наборы перьев присваиваются таким же образом: Сделайте щелчок на выпадающем меню Набор Перьев и выберите подходящий набор, который должен использоваться для данного чертежа.

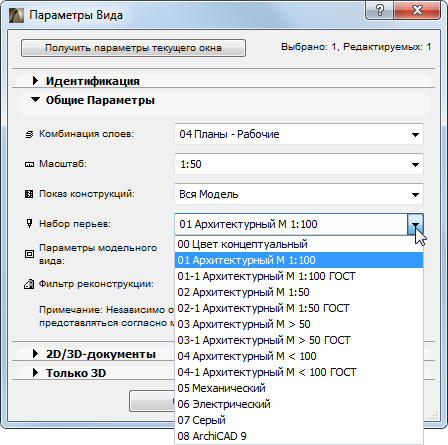

Вы можете также изменить набор перьев исходного вида: откройте Диалог Параметров Вида и выберите из выпадающего меню нужный Набор Перьев.
См. Диалоговое окно Параметры вида.
