Отображение Покрытий в окнах Разрезов/Фасадов/Разверток

В окнах Разрезов/Фасадов/Разверток может отображаться цвет и/или векторная штриховка покрытия неусеченных поверхностей элементов.

Для отображения цветов покрытия:

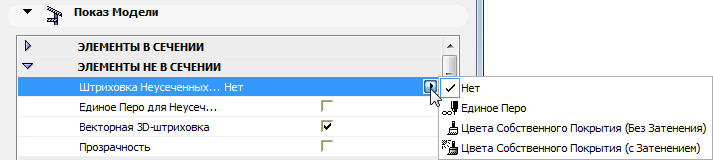

1.Раскройте панель Показ Модели в диалоговом окне Параметров Разреза/Фасада/Развертки.

2.Нажмите кнопку с изображением стрелки, находящуюся в строке параметра Штриховка Неусеченных Поверхностей, и выберите из выпадающего списка один из двух следующих вариантов.

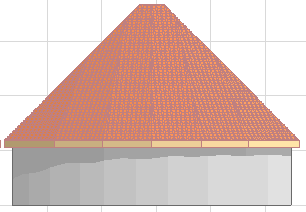

•Цвета Собственного Покрытия (с Затенением): Поверхности будут окрашиваться в цвета Покрытий элементов. При этом будет использоваться эффект оттенения, как это показано на приведенной ниже иллюстрации.

•Цвета Собственного Покрытия (Без Затенения): Поверхности будут окрашиваться в цвета Покрытий элементов. При этом эффект затенения использоваться не будет; цвета покрытий будут ровными независимо от формы поверхностей.

3.Отметьте маркер "Векторная 3D-штриховка" для отображения векторной штриховки, если она имеется.

Цвета и векторная штриховка покрытия могут отображаться только на неусеченных поверхностях элементов в окнах Разрезов/Фасадов/Разверток.
