Скругление или Соединение Элементов
Команда Редактор > Изменить Форму > Скруглить/Соединить предназначена для скругления или устранения углов многоугольных элементов и соединения двух прямых линий или стен.
Для получения информации о специальных возможностях скругления/соединения Морфов см. Скругление/соединение морфа.
Чтобы открыть диалоговое окно Скругления/Соединения:
•Выберите две линии или многоугольный элемент.
•Активируйте команду Редактор > Изменить Форму > Скруглить/Соединить или
•если выбранный элемент является многоугольником, воспользуйтесь кнопкой Скругления/Соединения, присутствующей в Локальной Панели.
Установите переключатель в положение Скруглить или Соединить:
•Скругление подразумевает соединение сегментов циркульной дугой заданного радиуса.
•Соединение подразумевает соединение сегментов прямолинейным отрезком.
•Укажите радиус Скругления/Соединения. (Соединение не имеет радиуса, однако, отрезок, соединяющий две линии, будет являться хордой дуги указанного радиуса.)
Примечание: Если радиус скругления слишком велик для выбранных элементов, то он автоматически уменьшается до значения, при котором созданная дуга будет проходить через ближайшую соседнюю вершину.
•Нажмите кнопку OK.
Примечание: Команды Скруглить, Соединить и Пересечь нельзя применить к сгруппированным элементам. Для их использования следует сначала активировать Временную Разгруппировку элементов.
См. Временное Разгруппирование.
Применение этих функций может привести к базированию линий, если они не пересекаются; если линии не пересекаются, то для них определяется другая длина с тем, чтобы можно было их пересечь, скруглить или соединить.
Активация маркера Применить ко Всем Углам позволяет Скруглить или Соединить все углы выбранного многоугольника.
Примечание: Этот маркер становится доступен только при выборе многоугольника.
При выборе многоугольника и использовании команды Редактор > Изменить Форму > Скруглить/Соединить данный маркер активируется по умолчанию без возможности его деактивации; скругление/соединение применяется ко всем вершинам.

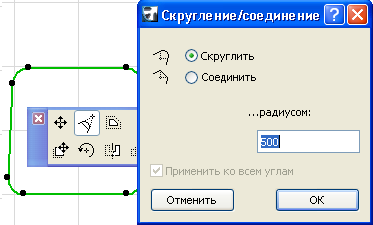

Для Скругления/Соединения отдельной вершины многоугольника, выберите ее и воспользуйтесь Локальной Панелью, чтобы открыть диалог Скругление/Соединение.
