Отсечение Элементов в Точках Пересечения
Вы можете отсечь элемент путем удаления его части, расположенной за точкой пересечения с другим элементом, а также - удалить часть элемента, расположенную между двумя ближайшими точками пересечения. Эта операция доступна для Стен, Балок, Линий, Окружностей, Дуг и Сплайнов.
Чтобы отсечь элемент, выполните следующие действия:
•Активируйте команду Редактор > Изменить Форму > Отсечь или нажмите и удерживайте клавишу Ctrl (Windows) или Cmd (Mac).
•Наведите принявший форму Ножниц курсор на ту часть элемента, которую следует удалить, и сделайте щелчок мышью.
Примечание: В 3D-окне можно также сделать щелчок на отсекаемой поверхности Стены или Балки.
•Указанная часть элемента, расположенная между ближайшими точками пересечения, будет отсечена.

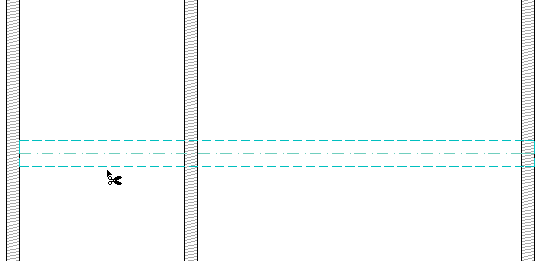

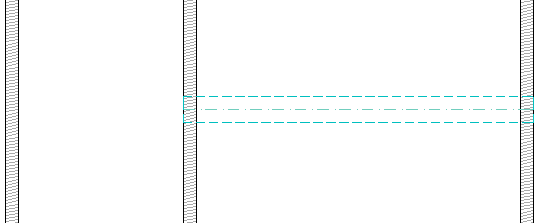

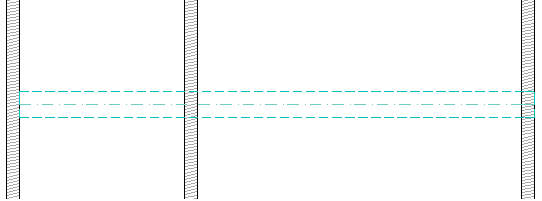

В приведенном ниже примере мы отсекаем левую часть балки, расположенную между двумя стенами.
