Искривление/Выпрямление Стороны Элемента

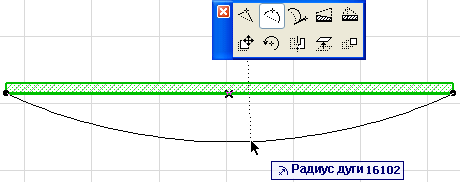

Команда Криволинейное Ребро, расположенная в Локальной Панели, предназначена для искривления прямолинейных сегментов элементов.

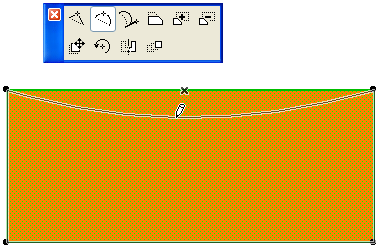

Результирующая дуга криволинейного отрезка проходить через концы отрезка и заданную при искривлении точку.

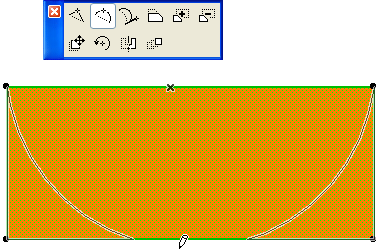

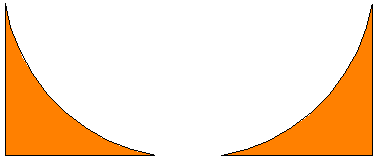

Примечание: Если в результате искривления сторона пересекает другие стороны редактируемого многоугольника, то многоугольник разделяется на несколько частей.

FillCurve1.png   FillCurve2.png

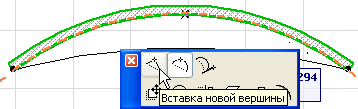

Для выпрямления выбранной криволинейной стороны воспользуйтесь кнопкой Вставки Новой Вершины, присутствующей в Локальной Панели.


Для получения дополнительной информации о редактировании криволинейных элементов см Изменение размеров криволинейных элементов.

См. также Отверстия в Криволинейных Балках.
