Перемещение, Поворот, Зеркальное Отражение Копий Элементов

Вы можете создать точный дубликат элемента в пределах одного проекта путем перемещения одной или нескольких копий выбранного элемента. Выбрать элемент можно при помощи инструментов Указатель или Бегущая Рамка.

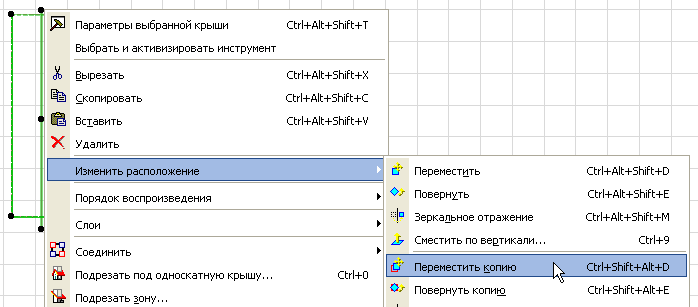

•Для Перемещения, Поворота или Зеркального Отражения копии выбранного элемента воспользуйтесь соответствующей командой контекстного меню или меню Редактор >Изменить Расположение.

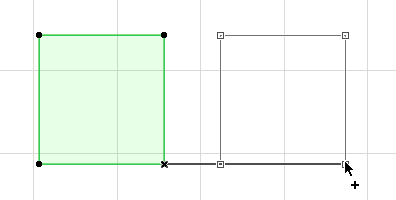

•Можно также активировать в Локальной Панели команды Перемещения/Поворота/Зеркального Отражения, а затем нажать клавишу Ctrl (Windows) или Alt/Opt (Mac). (При этом возле курсора появляется небольшой символ +; нажмите клавишу Ctrl еще раз для отмены функции Копирования). Создайте копию выбранного элемента путем его перетаскивания, поворота или зеркального отражения. Щелчком мыши разместите созданную копию. Копия элемента окажется выбранной вместо оригинала.

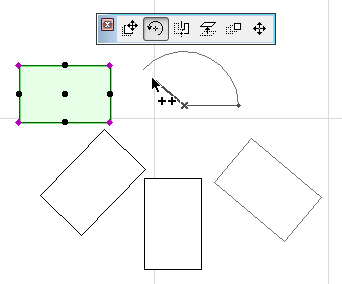

•Для Перемещения или Поворота нескольких копий выбранного элемента воспользуйтесь соответствующей командой контекстного меню или меню Редактор > Изменить Расположение (или сочетанием клавиш Ctrl + Alt (Windows) и Cmd + Opt/Alt (Mac)). Возле курсора появятся символы “++”. Сделайте щелчок на элементе для перемещения или поворота его копии. Данная операция позволяет создать любое количество копий элемента. Двойной щелчок мышью завершает операцию.

Примечание: Повернутые копии будут размещаться вдоль одной и той же оси поворота.

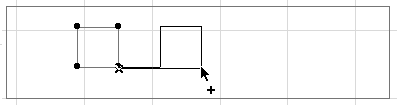

Этой функцией можно пользоваться в окнах Плана этажа, Разреза/Фасада/Развертки и в 3D-окне. В окне Чертежа Детали эта команда можно применяться для любых чертежных элементов. В 3D-окне функции Перемещения, Поворота и Зеркального Отражения действуют только по отношению к добавленным чертежным элементам.

Для создания одной или нескольких копий подобных элементов (не являющихся точными копиями):

См. Смещение Всех Ребер.
