Для создания в пределах одного проекта множества копий элемента, размещенных по определенным правилам, например, на одинаковом расстоянии друг от друга, можно воспользоваться командой Редактор > Изменить Расположение > Тиражировать или кнопкой Тиражирования, находящейся в Локальной Панели.
Команда Тиражирования создает любое количество точных дубликатов выбранных элементов с использованием одного из следующих методов:
•Перемещение: Тиражирование осуществляется размещением дубликатов вдоль заданной прямой.
•Поворот: Тиражирование осуществляется размещением дубликатов вдоль заданной дуги.
•Вертикальное смещение: Тиражирование осуществляется размещением дубликатов вдоль вертикальной линии. (Недоступно в 3D-документах и в окнах Деталей/Рабочих Листов.)
•Матрица: Тиражирование осуществляется размещением дубликатов по двум взаимно перпендикулярным осям. При этом следует указать количество копий для каждого направления. Можно также настроить два параметра вертикального смещения.

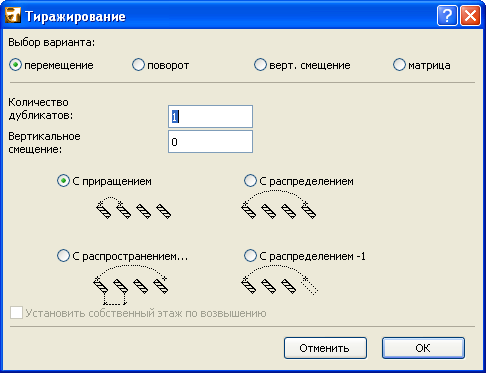

В нижней части диалога задаются следующие параметры:
•Количество Дубликатов: Укажите количество копий элементов. которые должны быть созданы в процессе тиражировании.
•Вертикальное смещение: Если тиражирование выполняется в 2D-окне, укажите в этом поле (если необходимо) величину приращения возвышения каждой последующей копии тиражируемого объекта, даже при использовании перемещения, поворота или матрицы.

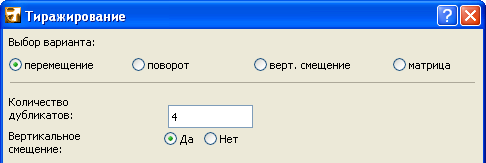

Если вы хотите использовать вертикальное смещение при тиражировании элементов в 3D-окне, то для параметра Вертикального смещения установите переключатель в положение Да.

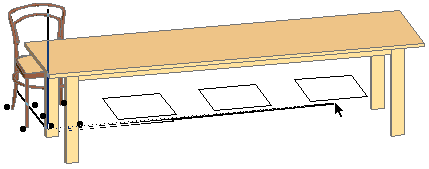

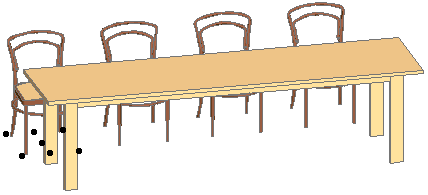

В этом случае после закрытия диалога Тиражирования вам потребуется задать значение вертикального смещения графически, как это показано на приведенной ниже иллюстрации:

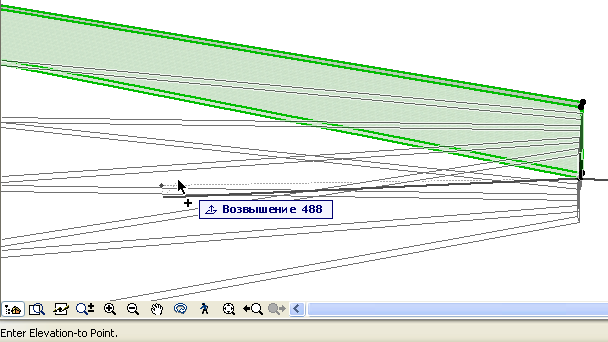

При использовании вертикального смещения как части операции Тиражирования, становится доступен маркер Назначить Собственный Этаж по Возвышению: Активация данного маркера приводит к тому, что создаваемым элементам будет назначаться Собственный Этаж в соответствии с расположением элементов по вертикали. Если этот маркер не отмечен, то Собственные Этажи новых элементов будут совпадать с Собственным Этажом исходного элемента.
См. Изменение Собственного Этажа Согласно Возвышению.
•Приращение: в качестве шага размещения дубликатов используется длина указываемой вами линии или дуги.
•Распределение: указываемая вами линия или дуга рассматривается как траектория, по которой равномерно распределяется заданное количество дубликатов.
•Распределение -1: указываемая вами линия или дуга рассматривается как траектория, по которой равномерно распределяется заданное количество дубликатов, уменьшенное на 1, т.е. последний экземпляр не создается.
•Распространение: указываемая вами прямая или дуга рассматривается как траектория, по которой размещаются дубликаты на одинаковом расстоянии друг от друга. В этом случае указывается не количество копий, а расстояние между ними в линейных или угловых величинах.
Закончив настройку параметров, нажмите кнопку ОК и укажите прямую или дугу тиражирования. При тиражировании по Матрице следует указать два вектора.
