Текущие значения координат расположения курсора отображаются в Табло Слежения, доступном во всех окнах редактирования.
Табло Слежения содержит постоянно обновляемые данные о длинах и углах редактирования, а также - о расположении узловых точек графического редактирования GDL-объектов.
Активация Табло Слежения
Активировать Табло Слежения можно при помощи переключателя, расположенного в Стандартном табло команд,

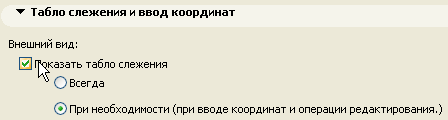

или активировав маркер Показать Табло Слежения в диалоге Параметры > Окружающая Среда > Табло Слежения и Ввод Координат.
•По умолчанию Табло Слежения отображается при необходимости: то есть, только в процессе ввода и при выполнении операций редактирования.
•Чтобы активировать/деактивировать Табло Слежения до начала ввода элемента: воспользуйтесь клавишной командой n. В этом случае в Табло Слежения будут отображены текущие координаты курсора.
•Вы также можете выбрать вариант Всегда в упомянутом выше диалоге для постоянного отображения Табло Слежения. Это означает, что в Табло Слежения постоянно будут отображаться текущие координаты расположения курсора.
Параметры Табло Слежения (включая его цвет, набор отображаемых данных и поведение табло) можно настроить в диалоге Параметры > Окружающая Среда > Табло Слежения и Ввод Координат.

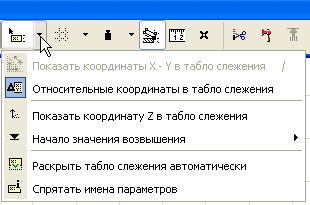

Некоторые команды, относящиеся к Табло Слежения, присутствуют в выпадающем меню, расположенном рядом с переключателем Табло Слежения в Стандартном табло команд.
Системы Координат в Табло Слежения
По умолчанию в Табло Слежения используются Относительные координаты.
•Значения Относительных Координат измеряются от Начала Локальных Координат.
Для использования Абсолютных координат деактивируйте переключатель Относительные Координаты в Табло Слежения в меню Табло Слежения, находящемся в Стандартном табло команд.

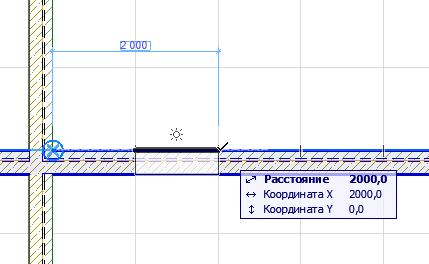

При осуществлении позиционирования по Линии Привязки Пользовательское Начало Координат автоматически перемещается в ближайшую Опорную Точку Привязки. Расположение Пользовательского Начала Координат помечается голубым символом X.
•Значения Абсолютных координат измеряются от Пользовательского Начала Координат. (Оно совпадает с Началом Проектных Координат, если оно не было перемещено). Для использования в Табло Слежения Абсолютных координат следует деактивировать переключатель “Относительные Координаты в Табло Слежения”.
См. Системы Координат.
Временная штриховая линия, связывающая текущее положение курсора с Пользовательским Началом Координат, указывает на использование абсолютных координат.
Для получения дополнительной информации о значениях Возвышения см. Значения Возвышения в Табло Слежения.
