Характеристики Ввода Координат: Экспертные Параметры

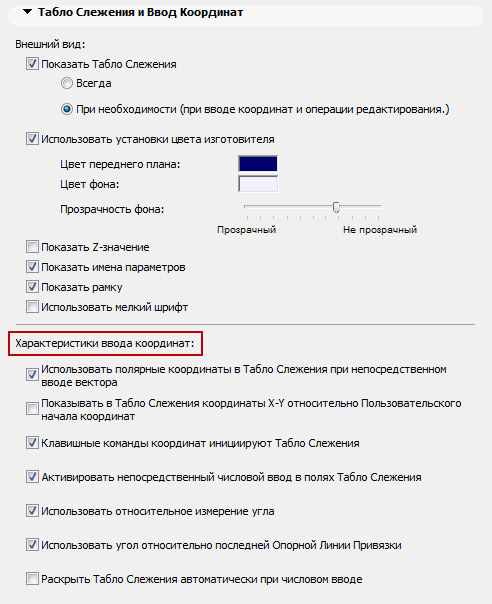

Элементы управления, расположенные в разделе Характеристики Ввода Координат диалога Параметры > Окружающая Среда > Табло Слежения и Ввод Координат, позволяют осуществлять детальную настройку логики ввода координат в Табло Слежения.

Показывать в Табло Слежения координаты X-Y относительно Пользовательского начала координат: Активация этого маркера приводит к использованию координаты XY в виде абсолютных декартовых значений, даже при активации переключателя Относительных Координат. Это означает, что координаты X-Y приводятся в виде абсолютных значений, а координаты RA или DA - в виде относительных значений.

Использовать относительное измерение угла. Если этот маркер отмечен, величина угла в Табло Слежения будет измеряться:

•либо относительно предыдущего введенного сегмента, в случае ввода многоугольника,

•либо относительно сетки, причем горизонтальная линия сетки имеет нулевое значение, а угловое значение вычисляется относительно этой линии, вплоть до 180 градусов.

Деактивация этого маркера означает, что угловые значения измеряются в диапазоне от 0 до 360 градусов.

Использовать угол относительно последней Опорной Линии Привязки: Если вы отметите этот маркер, угловые значения в Табло Слежения будут отображаться относительно активного Элемента Привязки. (При этом должно быть включено использование Линий Привязки.)

Для получения дополнительной информации см. Табло Слежения и Ввод Координат.
