В ArchiCAD применяются две системы сеток, предназначенные для облегчения операций построения: Конструкторская Сетка и Шаговая Сетка. Настройка этих сеток осуществляется при помощи команды Вид > Сетки и Плоскость Редактирования > Сетки и Фон.
Для получения дополнительной информации см. Диалоговое окно Сетки и фон.
Многие элементы данного диалога дублируются в Стандартном табло команд и в панели Координат.

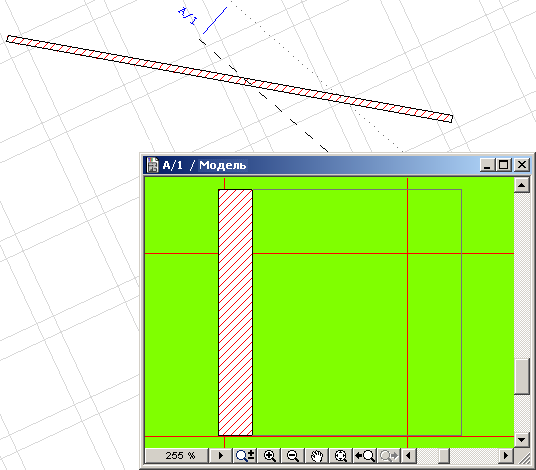

Можно настроить индивидуальные параметры для сеток, используемых в окнах Плана Этажа, Разрезов/Фасадов/Разверток, 3D-документов, Деталей, Рабочих Листов и Макетов. Обратите внимание, что параметры сеток, используемых на Плане Этажа, применяются на всех Этажах проекта.
Примечание: Вы также можете создавать, размещать и использовать специальные сетки осей при помощи инструмента Ось.
См. Инструмент Сетка.
Конструкторская Сетка
Конструкторская Сетка, как правило, соответствует шагу конструктивных элементов проекта. Например, Конструкторская Сетка может использоваться для определения расстояний между осями капитальных стен или колонн здания.
Как и сетка обычной миллиметровки, Конструкторская Сетка облегчает визуальное восприятие масштаба рабочего листа Плана Этажа, а также окон Разрезов/Фасадов/Разверток, 3D-документов, Деталей и Рабочих Листов.
По умолчанию Конструкторская Сетка отображается на Плане Этажа, однако вы можете управлять ее показом при помощи команды Вид > Вывод Сетки или одноименной команды выпадающего меню Позиционирования, присутствующего в Стандартном табло команд.
Позиционирование по Конструкторской Сетке
Позиционирование по Конструкторской Сетке может оказаться полезно при построении элементов (например, Стен), которые соприкасаются с линиями Конструкторской Сетки.
Активация функции Позиционирования (клавишная команда Alt+S) приводит к позиционированию курсора по вершинам Конструкторской или Шаговой Сетки, в зависимости от выбранного варианта позиционирования.
См. Функция позиционирования курсора.
Для быстрого переключения между Конструкторской и Шаговой Сетками можно использовать клавишную команду Shift+S.
Эта команда циклически активирует следующие варианты позиционирования: Позиционирование Отсутствует; Позиционирование по Конструкторской Сетке; Позиционирование по Шаговой Сетке.
Повернутая Конструкторская Сетка

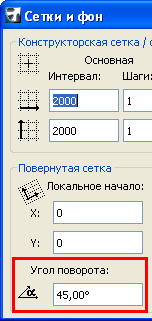

В зависимости от ориентации проекта может оказаться значительно удобнее применение повернутой конструкторской сетки, а не ортогональной, используемой по умолчанию. Задать Угол Поворота сетки можно в диалоге Вид > Сетки и Плоскость Редактирования> Сетки и Фон.
Также возможно графическое указание угла поворота сетки: активируйте команду Позиционировать > Настроить Поворот Сетки, доступную в выпадающем меню Стандартного табло команд, а затем на экране вектор поворота или сделайте щелчок мышью на каком-либо прямолинейном сегменте любого элемента.
Для отображения повернутой Конструкторской Сетки активируйте переключатель Повернутая Сетка в выпадающем меню Позиционирования или в Панели Координат.
Вспомогательная Конструкторская Сетка
Конструкторская Сетка может быть дополнена Вспомогательной Сеткой, также отображающейся на экране и настраиваемой в диалоге Вид > Сетки и Плоскость Редактирования > Сетки и Фон. Вспомогательная сетка часто используется, например, для указания толщины основного фундамента и несущих стен; она определяется указанием интервала и шагов.
Шаговая Сетка
Шаговая Сетка, никогда не отображаемая на экране, предназначена исключительно для позиционирования курсора. При настройке Шаговой Сетки в диалоге Сетки и Фон, как правило, указывается наименьший (кратный) размер проекта, например, 5 мм. Значения шага сетки по горизонтали и по вертикали могут отличаться друг от друга.
Активация функции Позиционирования (клавишная команда Alt+S) приводит к позиционированию курсора по вершинам Конструкторской или Шаговой Сетки, в зависимости от выбранного варианта позиционирования.
См. Функция позиционирования курсора.
Примечание: Значения Приращения Шаговой сетки могут также использоваться в операциях Сдвига - перемещения элементов с определенным шагом при помощи клавишных команд.
См. Сдвиг Элементов.
Для быстрого переключения между Конструкторской и Шаговой Сетками можно использовать клавишную команду Shift+S.
Эта команда циклически активирует следующие варианты позиционирования: Позиционирование Отсутствует; Позиционирование по Конструкторской Сетке; Позиционирование по Шаговой Сетке.
