Редактирование Наклонных Стен и Колонн
Команды Локальных Панелей, отображаемых в 3D и в окнах Разрезов/Фасадов, позволяют изменять размеры наклонных стен и колонн, включая угол их наклона. (Колонны могут быть изменены и в окне Плана Этажа.)
В 3D-окне можно:

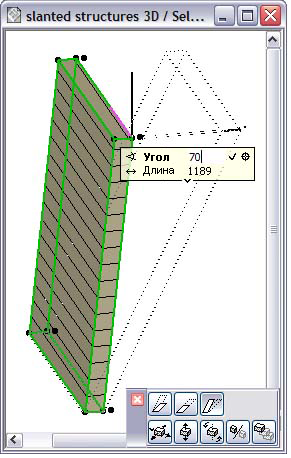

•Изменить наклон вертикальной стены/колонны или угол наклонна стены/колонны, выбрав угловую вершину стены или центральную точку верхней плоскости колонны и переместив ее по горизонтали. (Используйте команду Локальной Панели Изменение Угла.)
Примечание: Вы не сможете наклонить стену, линия привязки которой располагается по центру.

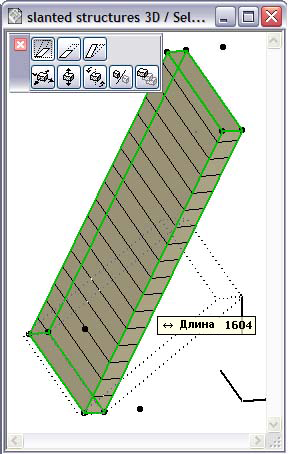

•Изменить размеры наклонной стены/колонны перемещением ее верхнего или нижнего ребра вверх или вниз в плоскости наклона стены/колонны (используйте команду Локальной Панели Изменение размера наклонной высоты для стен или Изменение высоты при фиксированном угле для колонн.)

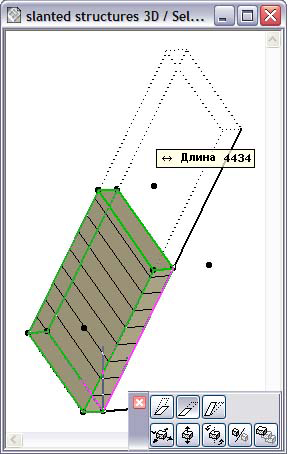

•Изменить размеры наклонной стены/колонны вертикально. (Используйте команду Локальной Панели Изменение Размера высоты.) В результате изменения высоты стены ее толщина остается прежней, однако угол наклона изменяется соответствующим образом.
В окнах Разрезов/Фасадов можно использовать те же функции. (Изменение угла наклона возможно только если линия привязки стены располагается перпендикулярно линии сечения.) (В этом случае поле “Расстояние” в Табло Слежения позволяет редактировать наклон стены с помощью ее смещения, то есть значения Расстояния.)
Кроме того, вы можете редактировать наклонную с двух сторон стену:

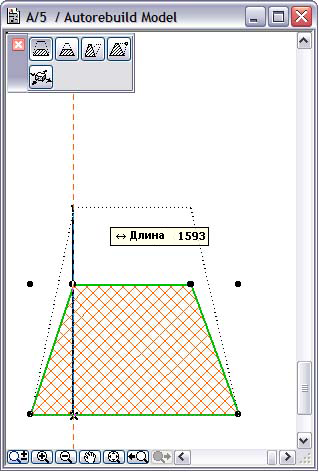

•Если вы смещаете по вертикали нижнюю или верхнюю поверхность наклонной с двух сторон стены, будут изменены углы наклона двух боковых поверхностей.

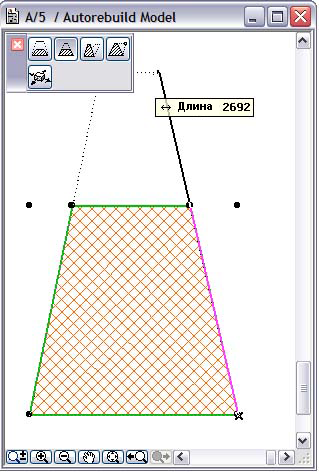

•Если вы изменяете высоту одной из сторон стены, обе боковые поверхности сохраняют угол наклона (при этом верхняя поверхность может оказаться нулевой толщины).
Следующие два метода действуют только в окнах Разрезов/Фасадов для наклонных с двух сторон стен при условии, что линия сечения располагается перпендикулярно стене.
•Если вы перемещаете верхнюю поверхность горизонтально, ее толщина остается прежней, а углы наклона обеих боковых поверхностей изменяются.

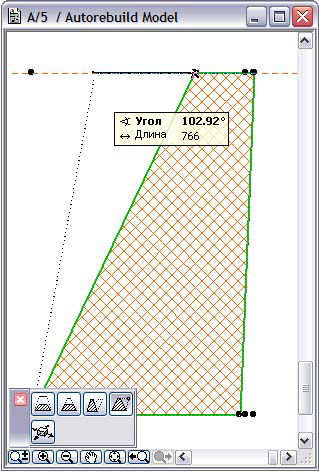

•Если вы перемещаете одну из верхних вершин горизонтально, угол боковой поверхности с этой стороны стены изменяется, как и толщина верхней части стены, однако угол наклона боковой поверхности с противоположной стороны остается прежним.
Вы можете графически изменять угол наклона колонн на Плане Этажа, а также в 3D-окне.
