Установка Специального Угла и Покрытия Торца Перекрытия

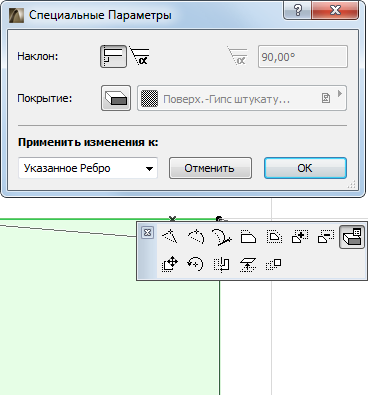

Для настройки угла торца перекрытия и применения специального покрытия к торцам перекрытия и/или его отверстиям выберите перекрытие и сделайте щелчок не его стороне (торце) курсором-мерседесом. Появится локальная панель. Выберите в локальной панели пиктограмму Специальные параметры ребра для открытия одноименного диалогового окна.
Настройка Угла Торца Перекрытия
Наклон. Выберите угол (Вертикальный или Специальный) торца перекрытия. При выборе варианта специального угла, предоставляется возможность ввести его значение в поле справа.

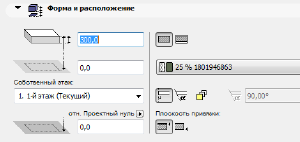

При задании здесь значения угла торца, отличающегося от используемого по умолчанию (настраиваемого в диалоге Параметров Перекрытия), в панели Форма и Расположение появляется значок, указывающий на применение специального угла торца.
В случае изменения параметра угла торца до закрытия диалога Параметров Перекрытия, к желтому значку (индикатору “специального торца”) добавляется красная тень. Это означает, что угол торцов Перекрытия будет изменен: при этом вы можете применить изменения и для торцов со специальными настройками углов. Для этого следует активировать расположенный ниже маркер (Применить изменения также и к специальным торцам). Если маркер не активирован, то специальные торцы сохранят свои настройки.
Специальное Покрытие Торца Перекрытия:
Примечание: По умолчанию Покрытие торца Перекрытия определяется в соответствии с назначенным ему Строительным Материалом. Существует возможность замены покрытия всех торцов Перекрытия при помощи элементов управления, расположенных в панели Модель диалогового окна Параметров Перекрытия. Диалог Специальные Параметры Ребра позволяет назначать собственные покрытия отдельным торцам Перекрытия.

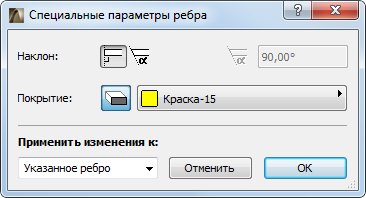

Покрытие: Нажмите кнопку Замены Покрытия и выберите специальное покрытие для торцов Перекрытия.
Применение для любого торца покрытия, отличного от используемого по умолчанию в Панели Модель диалога Параметров Перекрытия (или определенного при помощи Строительного Материала), приводит к появлению в Панели Модель желтого значка, указывающего на использование специальных параметров торцов.

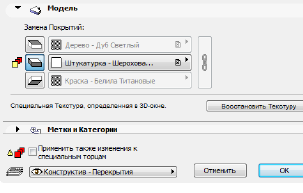

В случае изменения покрытия торца до закрытия диалога Параметров Перекрытия, к желтому значку (индикатору “специального торца) добавляется красная тень. Это означает, что покрытие торцов Перекрытия будет изменено, при этом вы можете применить изменения и для торцов со специальными настройками покрытий.
Для этого следует активировать расположенный ниже маркер (Применить изменения также и к специальным торцам). Если маркер не активирован, то специальные торцы сохранят свои настройки.
Применение Изменений
•Указанному Ребру - параметры (угол, покрытие) будут применены только к тому торцу, щелчок на котором привел к открытию Локальной Панели.
•Выбранному Многоугольнику - параметры будут применены либо к торцам перекрытия, либо к торцам отверстия, в зависимости от того, где был сделан щелчок мышью.
См. Выбор отверстия перекрытия ниже.
•Всем Ребрам - параметры будут применены ко всем торцам перекрытия и отверстий в нем. (Если выбранное перекрытие не содержит отверстий, то этот вариант и предыдущий (Выбранному многоугольнику) являются идентичными.)
Для настройки специальных параметров торцов или углов отверстия в Перекрытии, необходимо выбрать именно отверстие, а не все перекрытие.

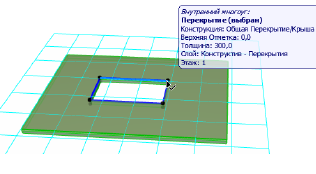

Чтобы убедиться, что выбрано именно отверстие, обратите внимание на инфо-метку. В верней части должен быть приведен текст Внутренний многоугольник:
Для применения специальных настроек только к отверстию, выберите в выпадающем меню вариант применения изменений к Выбранному многоугольнику.
