Паспорт зоны - это параметрический объект GDL, чей внешний вид, содержимое и поведение может соответствовать конкретным архитектурным требованиям. Паспорта зон располагаются в библиотеке ArchiCAD.
Объект паспорта зоны, приписываемый зоне, зависит от выбираемой категории зоны.
См. Категория зон.
Паспорт зоны содержит текстовую информацию о зоне, включая ее имя, номер, площадь, и другие факультативные параметры; точное содержимое паспорта зоны зависит от характеристик, устанавливаемых в панели Паспорт зоны диалогового окна Параметры зоны.
См. Инструмент Зона.

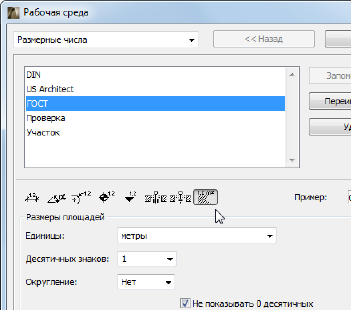

Примечание: Для установки единиц представления площадей зон в паспортах зон используйте диалог команды Параметры > Рабочая среда проекта > Размерные числа.
2D-представление паспортов зон
Паспорта зон показываются на плане этажа по умолчанию.
Если Вы не хотите показывать в проекте паспорта зон, отметьте маркер Спрятать паспорт зоны в диалоге команды Документ > Настроить Модельный Вид > Параметры модельного вида.
Паспорта зон можно перемещать независимо от самой зоны:
•Щелкните на вершине паспорта зоны.
•Выберите пиктограмму Перемещение подэлемента в локальной панели.
•Перетащите зону в необходимое место.
