Работа с навесными стенами: обзор

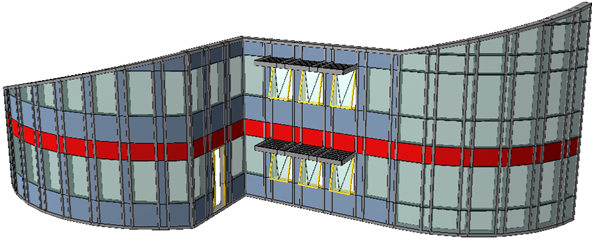

Навесная стена - это самостоятельный элемент, состоящий из рамы, панелей, аксессуаров и соединительных элементов: эти элементы навесной стены располагаются на ее опорной поверхности согласно предварительно определенной и редактируемой схеме.
Для централизованного управления всей иерархической структурой навесной стены параметры на системном уровне, которые определяют схему в целом и предоставляют возможность конфигурировать элементы навесной стены, организованы в виде многостраничного диалогового окна установки параметров.
Навесной стеной можно манипулировать точно так же, как и любым другим конструктивным элементом ArchiCAD. Однако, в отличие от любых других конструктивных объектов, составные элементы навесной стены могут размещаться и редактироваться индивидуально, без выполнения каких-либо процедур "разборки" всей системы навесной стены. Чтобы можно было манипулировать составляющими элементами, к каждой навесной стене можно получить доступ на более глубоком уровне: в режиме редактирования навесной стены. Это графическое рабочее 3D-пространство, напоминающее рабочее пространство ArchiCAD, со специальными инструментами и функциями редактирования элементов Навесных Стен. В данном случае редактируемыми являются только элементы и схема выбранной навесной стены, хотя остальная часть модели может быть показана на фоне наподобие ссылки фона.
Так как навесные стены предлагают гибкие возможности относительно их геометрической формы, которые не обязательно предполагают использование вертикальных или горизонтальных плоскостей, то ArchiCAD предоставляет возможность использовать разнообразные исходные плоскости для достижения большой свободы в определении поверхностей. Кроме того, по сравнению с другими конструктивными элементами, предоставляется большая свобода в выполнении операций редактирования: включая возможность определения навесных стен в разрезах, возможность редактирования корпуса (границы) навесной стены и свободное ее вращение.
Создание навесной стены предполагает выполнение простых графических построений. Вы выбираете инструмент Навесная стена, затем определяете геометрический вариант и, наконец, чертите линию привязки, контур или дугу в зависимости от выбранного геометрического варианта.
Если Вы выбрали геометрический вариант Обвязка, то при построении навесной стены задается вся ее геометрическая форма.
Если используется геометрический вариант Линия привязки/Ломаная линия/Криволинейная, то тогда навесная стена строится таким образом, что начерченная линия/ломаная/дуга является ее вертикальной проекцией. Затем щелкните курсором-солнцем для указания, какая именно сторона навесной стены будет направлена наружу. Наконец, открывается диалоговое окно для указания некоторых дополнительных параметров навесной стены. Нажмите кнопку Разместить для создания навесной стены.
Для подробного ознакомления с геометрическими вариантами построения навесных стен в различных окнах см. Построение навесной стены.
Навесная стена состоит из множества элементов (таких как рамы, панели, соединительные элементы), параметры каждого из которых определяются в диалоговом окне Параметры навесной стены.
Посмотрите на навесную стену в Вашем проекте. Если Вы хотите изменить ее, то это можно сделать на двух уровнях:
1.отредактировать навесную стену в целом с использованием параметров системного уровня;
2.отредактировать параметры отдельных элементов навесной стены. Для этого следует войти в режим редактирования навесной стены, в котором можно отредактировать выбранные элементы графически или с помощью специальных диалоговых окон установки параметров того или иного элемента навесной стены. Такие отредактированные элементы навесной стены будут впредь иметь специальные параметры.
Редактирование на системном уровне всей навесной стены
Выберите навесную стену; откройте окно Параметры навесной стены; отредактируйте параметры на системной уровне.
Нажмите ОК для переопределения навесной стены согласно измененным параметрам.
См. Редактирование на системном уровне.
Редактирование отдельных элементов навесной стены
Выберите навесную стену; перейдите в режим редактирования.
См. Режим редактирования навесной стены.
В режиме редактирования навесная стена показывается в 3D. В этом режиме Вы можете получить доступ и отредактировать каждый элемент навесной стены.
В режиме редактирования Вы не можете разместить новую навесную стену, однако можете редактировать существующие элементы или добавлять новые. В режиме редактирования каждый элемент (схема, рама, панель, аксессуар, соединительный элемент) имеет свой собственное диалоговое окно и свой собственный инструмент, позволяющие произвести необходимые изменения в параметрах и создать в навесной стене новые элементы.
Для настройки параметра любого элемента навесной стены выберите его и затем воспользуйтесь диалоговым окном установки его параметров. Например, вы можете выбрать панель и изменить ее покрытия. Изменение параметров выбранного элемента приводит к его преобразованию в “Специальный” элемент. Вы можете иметь любое количество различных специальных элементов. Как только элемент приобрел статус специального, параметры системного уровня больше не применяются к нему.
В режиме редактирования Вы можете создавать дополнительные элементы существующей навесной стены, используя инструменты Схема, Рама, Панель, Аксессуар, Соединение. При использовании любого из этих инструментов для создания нового элемента Вы можете либо выбрать параметры по умолчанию системного уровня, либо определить специальные параметры.
Сохраните произведенные изменения и выйдите из режима редактирования для возврата в обычную среду ArchiCAD.
Дополнительные команды навесной стены
Подменю Конструирование > Изменить навесную стену содержит команды, которые являются специфическими для навесных стен. Эти команды будут описаны далее в этой документации.
