Построение наклонной навесной стены

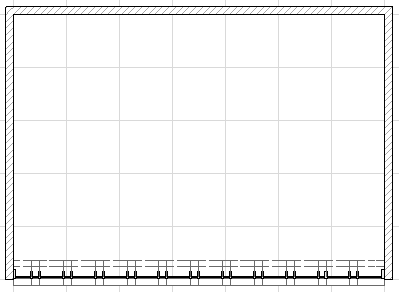

Для построения наклонной навесной стены выполните описанные ранее шаги.

См. Построение отдельной плоской навесной стены на плане этажа.

После построения линии привязки появляется курсор-глаз: сделайте щелчок курсором-солнцем для указания "внешней" стороны навесной стены.

В диалоге Размещение навесной стены укажите угол наклона 72 градуса. Отметим, что угол измеряется с “внутренней” стороны навесной стены (являющейся противоположной стороне, на которой был произведен щелчок курсором-солнцем)

Нажмите кнопку Разместить для завершения построения навесной стены.

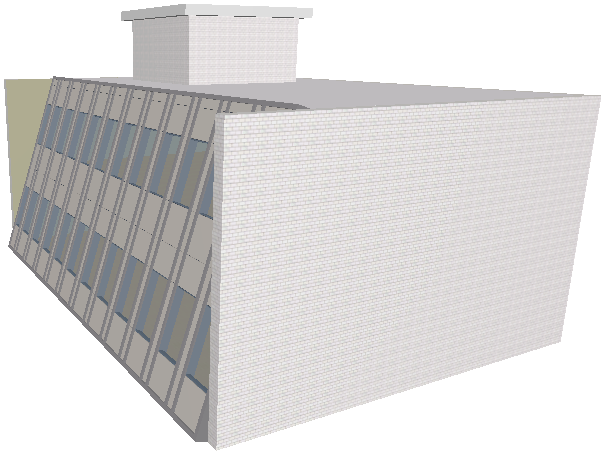

Вот как она выглядит в 3D-окне:

Для изменения наклона размещенной навесной стены Вы можете свободно вращать ее в 3D-окне.

См. Свободное вращение навесной стены.

Альтернативный вариант - выберите навесную стену и измените величину угла в диалоге команды Параметры навесной стены (панель Форма и расположение).

Чтобы отсечь концы стен таким образом, чтобы они соединялись с навесной стеной, используйте функцию соединения стен с навесной стеной.

См. Пример: соединение наклонной навесной стены с боковыми стенами.
