Сглаживание и объединение граней

Используйте команду Сгладить и объединить грани, если Вы создали базовую модель с остроконечными углами и хотите скруглить их с помощью одного щелчка.

Сглаживание нетвердотельного морфа

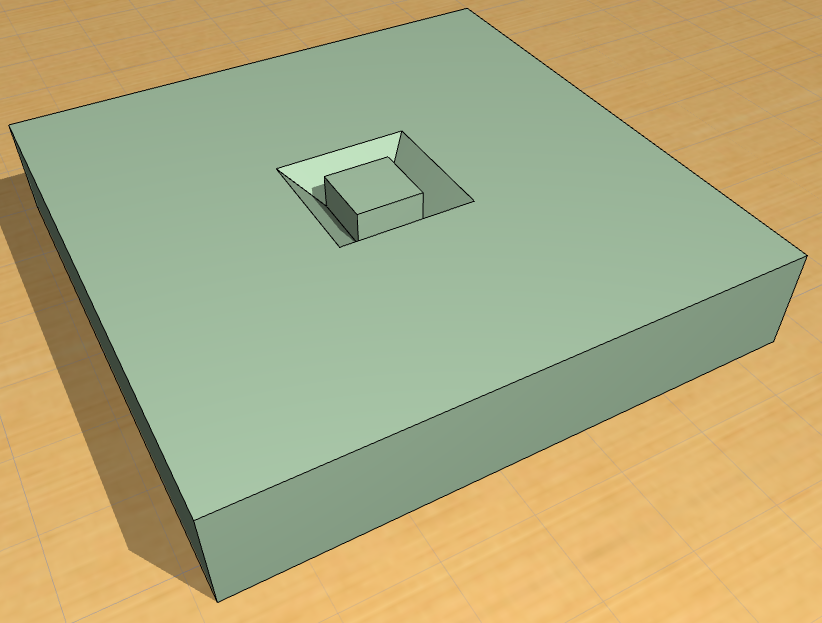

Предположим, у Вас имеется следующий морф с выемкой.

Для достижения эффекта сглаживания:

1.Выберите морф или подэлемент.

2.Выберите команду Конструирование > Изменить морф > Сгладить и объединить грани.

3.Открывается диалоговое окно Сглаживание и объединение граней.

Так как текущий (нетвердотельный) морф имеет внешние границы (ребра, которые не соединены ни с какими гранями), Вы можете выбрать вариана трактовки этих границ:

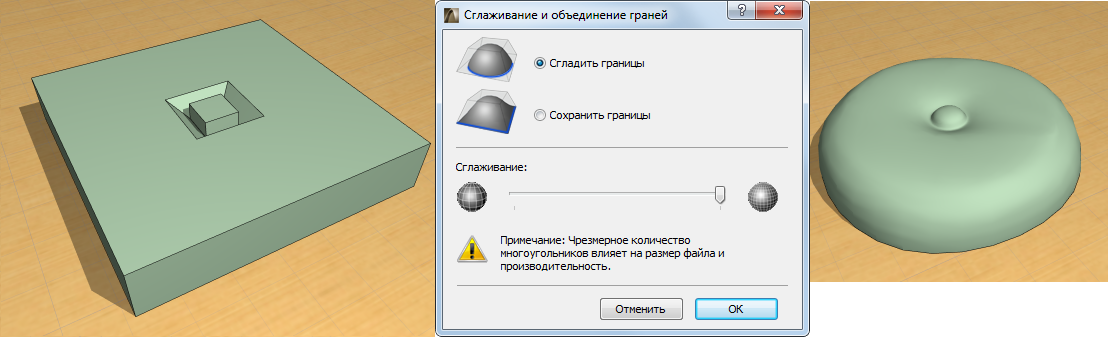

•Сгладить границы. Этот вариант указывает, что граничные ребра выбранного элемента или подэлемента также будут подвержены сглаживанию:

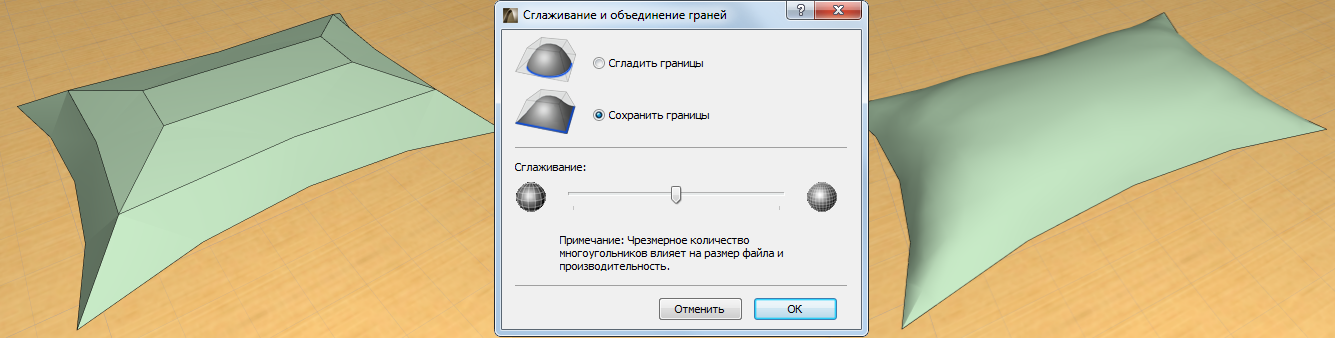

•Сохранить границы. Этот вариант означает, что граничные ребра выбранного элемента или подэлемента останутся такими, как есть, и только внутренние части будут сглажены.

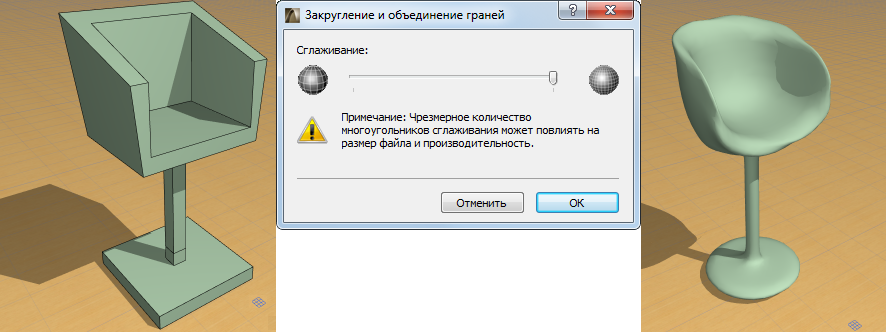

•Сглаживание. Используйте этот ползунок для указания уровня сглаживания. Помните, если используется высокий уровень сглаживания сложных морфов, или если сглаженных морфов много, то создается очень много многоугольных элементов, что приводит к существенному увеличению размера модели и снижению производительности ArchiCAD.

Сглаживание твердотельного морфа

Если морф твердотельный, то у него нет внешних границ, поэтому все выбранные части подвергаются сглаживанию:
