Создание специальных компонент для дверей, окон и навесных стен

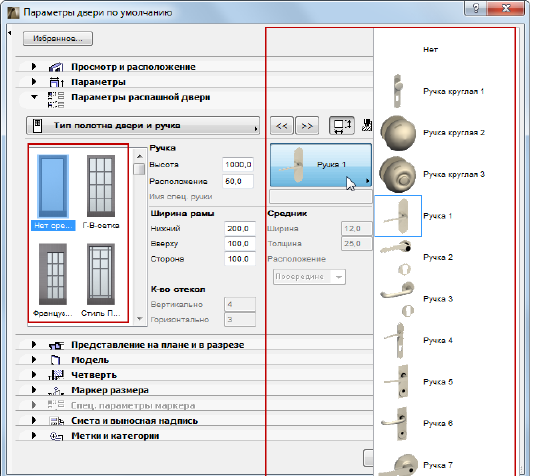

Двери, окна, а также рамы и панели навесных стен являются объектами GDL со многими параметрами. Например, двери в библиотеке ArchiCAD предлагают множество вариантов дверных полотен и ручек:
Тем не менее, может появиться необходимость в создании специальных компонент двери, которые отсутствуют в библиотеке. В этом случае Вы строите модельный элемент и сохраняете его как библиотечный элемент, определяя его как специальную компоненту (например, ручка двери), которая затем может использоваться для размещения дверей.
Возможные специальные компоненты перечислены в подменю Файл > Библиотеки и объекты > Сохранить выбранное как:
Например, Вы можете сохранить перекрытие как специальное полотно двери. Результирующий объект GDL сохраняется как дверное полотно во вложенной библиотеке проекта. Все двери, использующие полотна, могут использовать эти вновь созданные специальные дверные полотна.
•При использовании специальной компоненты ArchiCAD при необходимости автоматически изменит ее размеры. Например, Вы можете создать специальную компоненту типа дверного полотна, которая имеет размеры 1000 х 2000 мм. Если же имеется дверь размером 800 х 2000 мм. с наличником, имеющим ширину в 50 мм. вдоль всех сторон, то дверное полотно примет размеры 700 х 1950 мм. ArchiCAD растянет/сожмет специальную компоненту дверного полотна таким образом, чтобы оно подошло под требуемый проем.
Пример: создание специальное полотно двери

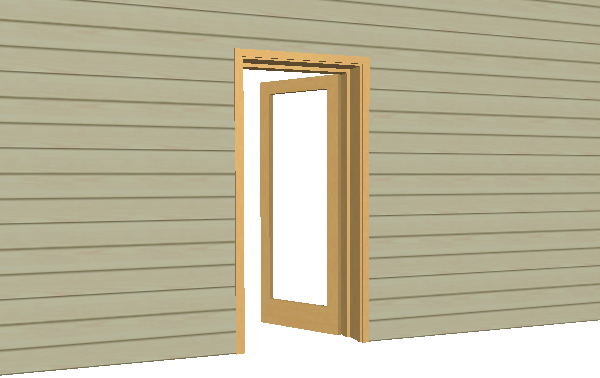

Предположим, что нужно создать специальное дверное полотно. Выполните следующие шаги:

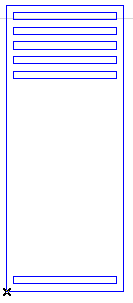

1.С помощью конструктивных элементов ArchiCAD (например, перекрытий) начертите требуемое дверное полотно на плане этажа или в 3D-окне.
2.В случае использования специальных панелей окна/двери, то, что Вы нарисуете в плоскости X-Y окна плана этажа, будет "поставлено вертикально" в библиотечном элементе окна/двери (то есть будет повернуто вокруг оси Х на 90 градусов, как это описано в справочном руководстве по GDL). Для специальных компонент других типов это условие не применяется.
Центр результирующего объекта становится центром ограничивающего прямоугольника.
Примечание: Вам следует установить требуемые значения соответствующих реквизитов (перья, покрытия и т.д.) начерченных элементов до сохранения специальной компоненты. Именно эти значения будут применены к компоненте, когда она будет реально использоваться в проекте.

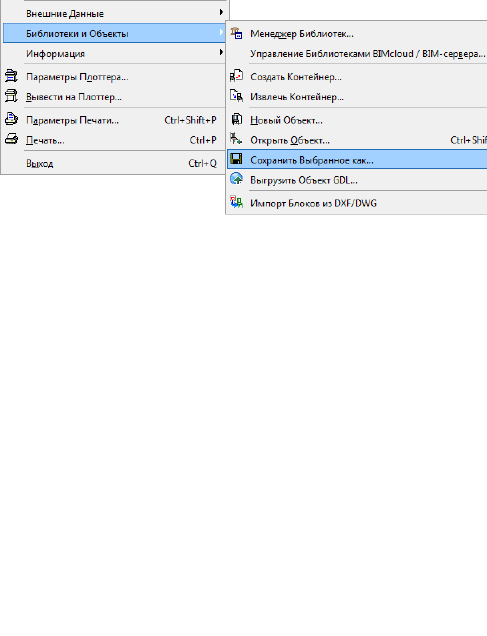

3.Выберите построенные элементы и выполните команду Файл > Библиотеки и объекты > Сохранить выбранное как > Полотно двери.
(Команда становится доступна только при выборе элементов.)

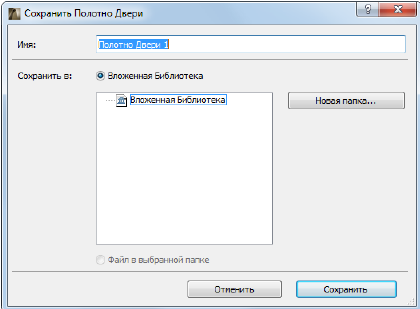

4.Открывается диалоговое окно сохранения полотна двери.
5.Укажите имя создаваемого библиотечного элемента, который будет сохранен во Вложенной Библиотеке проекта и будет доступен как Специальное Дверное Полотно.

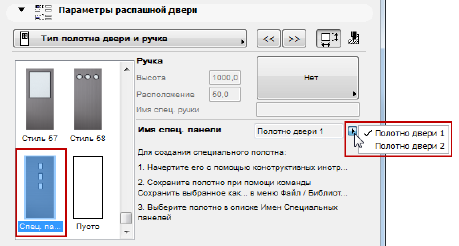

6.В Диалоге Параметров Двери задайте для параметра стиля Полотна Двери вариант Специальное Полотно.
7.Из выпадающего меню Имя Специальной Панели выберите нужное специальное полотно (если имеется только одно специальное полотно, то оно будет выбрано автоматически). Нажмите ОК для применения изменений.

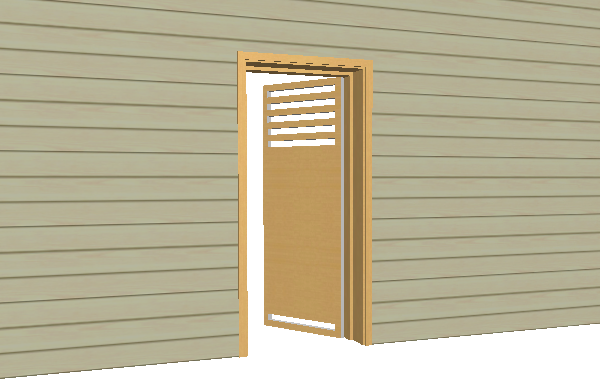

Теперь для объекта Двери будет использоваться специальное полотно.
Для ознакомления с процедурой редактирования результирующих библиотечных элементов GDL см. Редактирование специальных библиотечных элементов и компонент.
Пример: Специальная рама или насадка навесной стены
Предположим, Вы хотите настроить профиль Вашей рамы навесной стены или добавить к ней специальную насадку. Выполните следующие шаги:
1.С помощью конструктивных элементов ArchiCAD начертите специальную раму навесной стены на плане этажа или в 3D-окне.

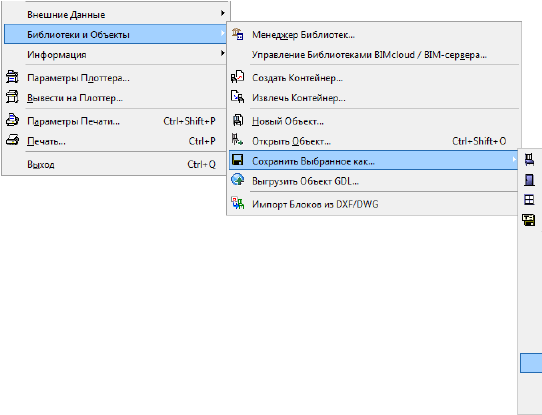

2.Выберите построенные элементы и выполните команду Файл > Библиотеки и объекты > Сохранить выбранное как > Рама навесной стены.

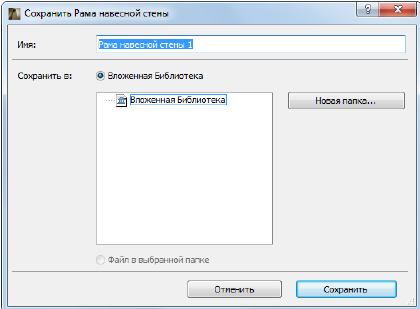

3.Открывается диалоговое окно сохранения рамы навесной стены.
4.Укажите имя создаваемого библиотечного элемента, который будет сохранен во вложенной библиотеке проекта и будет доступен как специальная рама навесной стены.
5.Выберите навесную стену, раму которой Вы хотите изменить.

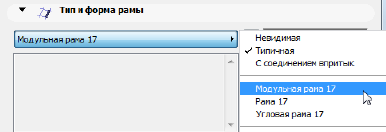

6.В диалоге установки параметров выбранной навесной стены (либо для рам-средников, либо для рам-фрамуг) выберите Модульную раму.
7.В диалоге установки параметров рамы навесной стены выберите Специальная рама и/или Специальная насадка из всплывающих меню типов рам/насадок.
Сохраненные Вами специальные объекты приводятся в этих всплывающих меню.
Нажмите ОК, чтобы заменить выбранные рамы на специальные компоненты.
