Для получения дополнительной информации о пересечении (соединении) конструктивных элементов:
Следующие функции также влияют на пересечение Балок:
•Функция Выровнять Элементы по Перекрытиям позволяет изменить высоту горизонтальных Балок в соответствии с уровнями одного или нескольких Перекрытий, находящихся выше и/или ниже выбранных Балок.
См. Выравнивание Элементов по Перекрытиям.
•Балки могут отсекаться Крышами или Оболочками при помощи команды Отсечь Крышей/Оболочкой.
См. Отсечение элементов крышами/оболочками.
•Балки можно также подрезать под Односкатные Крыши.
См. Подрезка элементов под односкатную крышу.
Автопересечение Балок с Другими Балками
При взаимном пересечении Балок, ArchiCAD автоматически создает "чистое" сопряжение и T- или Г-образное пересечение, если активирована команда Параметры > Автопересечение .

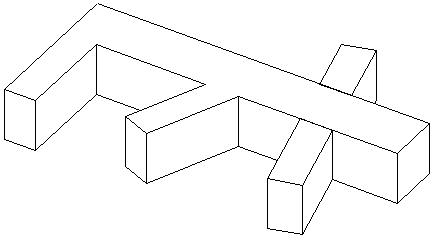

Если один конец соединяющейся Балки оказывается внутри контура другой балки, то расположение конца первой Балки будет автоматически изменено таким образом, чтобы ее ось привязки сопрягалась с осью привязки второй Балки. Внешний вид в 3D также будет “чистым” при условии, что Балки имеют одинаковый приоритет пересечения.

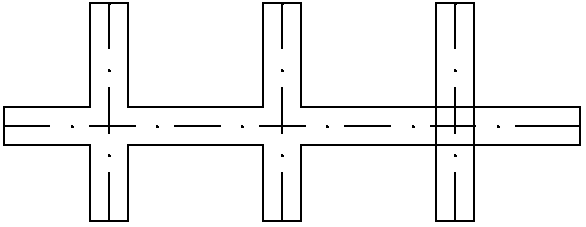

Соединение Балок также подвергается механизму чистого сопряжения, если они пересекаются или сопрягаются, находясь на различных отметках. Если же балки проходят мимо друг друга в пространстве, без пересечения их осей привязки, их пересечение на Плане Этажа будет "чистым" в зависимости от их приоритетов пересечения.
