Создание Сложных Профилей из Параллельных Элементов
Для быстрого создания сложного профиля можно воспользоваться командой Конструирование > Сложные Профили > Объединить Стены/Колонны/Балки.
Чтобы применить эту команду начертите несколько стен, колонн или балок в окне модели. Элементы должны быть одного типа и должны располагаться параллельно друг другу. (Криволинейные стены или балки должны быть концентрическими.)
Активация команды приведет к созданию нового элемента профиля, который заменит исходные элементы. Длина нового элемента профиля будет равна длине самого длинного исходного элемента; он также наследует реквизиты этого исходного элемента и любые его проемы.
По умолчанию новый профиль получает имя “Специальный”, однако, его можно открыть в Редакторе Профилей, изменить и переименовать.

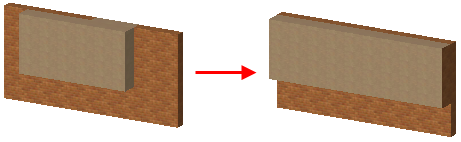

Для объединения двух или более параллельных Прямолинейных Стен выберите команду Объединить Стены. Стены станут одинаковой длины, а поперечное сечение результирующей Стены будет представлять собой объединенное поперечное сечение всех Стен. Тела двух Стен не должны соприкасаться, они должны располагаться на расстоянии друг от друга. Эта команда не может быть применена для Трапецеидальных или Многоугольных Стен.
Команда Объединить Колонны позволяет объединить две или несколько Колонн, оси которых параллельны друг другу. При соблюдении данного условия можно объединять Колонны всех типов (Вертикальные, Наклонные, Профилированные). Одновременно можно объединить более двух Колонн.

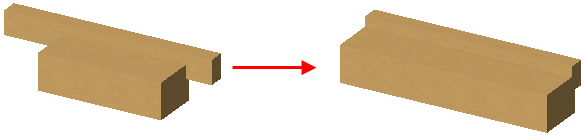

Воспользуйтесь командой Объединить Балки для объединения двух или нескольких Балок (Горизонтальных, Наклонных или Профилированных), оси привязки которых параллельны друг другу. (Криволинейные Балки должны быть концентричными).
