Создание Односкатной Крыши на Плане Этажа

Примечание: Помимо построения новой Крыши, как это описано ниже, можно также разбить выбранную Многоскатную Крышу на составляющие Односкатные Крыши при помощи команды Редактор > Изменить Форму > Разбить на Односкатные Крыши.

1.Активируйте Инструмент Крыша. В диалоге Параметров Крыши или в Информационном Табло настройте нужные параметры Крыши (например, наклон, покрытия).

2.В Информационном Табло или в диалоге Параметров Крыши выберите вариант создания Односкатной Крыши.

3.В Информационном Табло выберите один из геометрических вариантов (Многоугольная, Прямоугольная, Прямоугольная Повернутая)

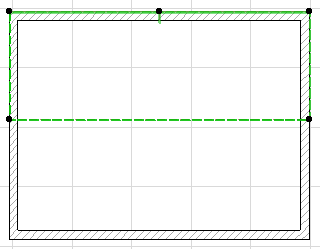

4.Двумя щелчками мыши создайте на Плане Этажа Опорную Линию Крыши.

В большинстве случаев Опорная Линия Крыши должна совпадать с Линией Привязки Стены или с контуром Перекрытия.

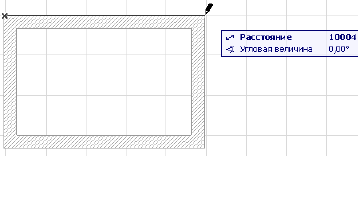

5.Начертите Опорную Линию.

6.После завершения построения Опорной Линию курсор примет форму Глаза. Расположите курсор с той стороны от Опорной Линии, в направлении которой должен происходить подъем плоскости Крыши (или ее спуск, если было указано отрицательное значение угла подъема ската Крыши).

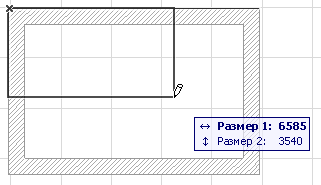

7.Теперь можно задать контуры Крыши, указав щелчками мыши вершины ее многоугольника. Для этих целей также можно использовать Волшебную Палочку: щелкните на существующем элементе, который соответствует контуру создаваемой крыши.

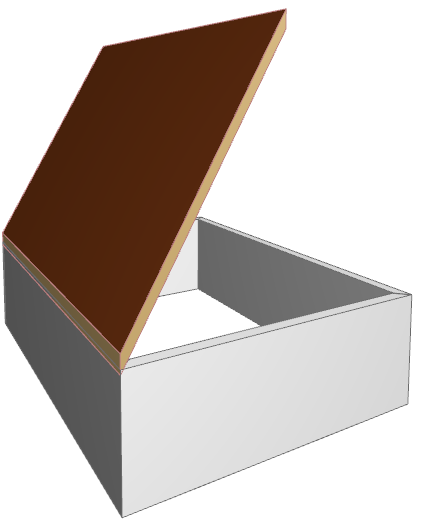

См. также Волшебная Палочка.
